AISI 201: универсальная нержавеющая сталь для широкого применения

AISI 201 представляет собой экономичную нержавеющую сталь аустенитного класса, которая служит альтернативой более дорогим сплавам благодаря оптимальному сочетанию коррозионной стойкости и механических свойств. Эта высоколегированная сталь отличается повышенным содержанием марганца и азота вместо части никеля, что обеспечивает существенное снижение стоимости при сохранении основных эксплуатационных характеристик.

Химический состав и классификация

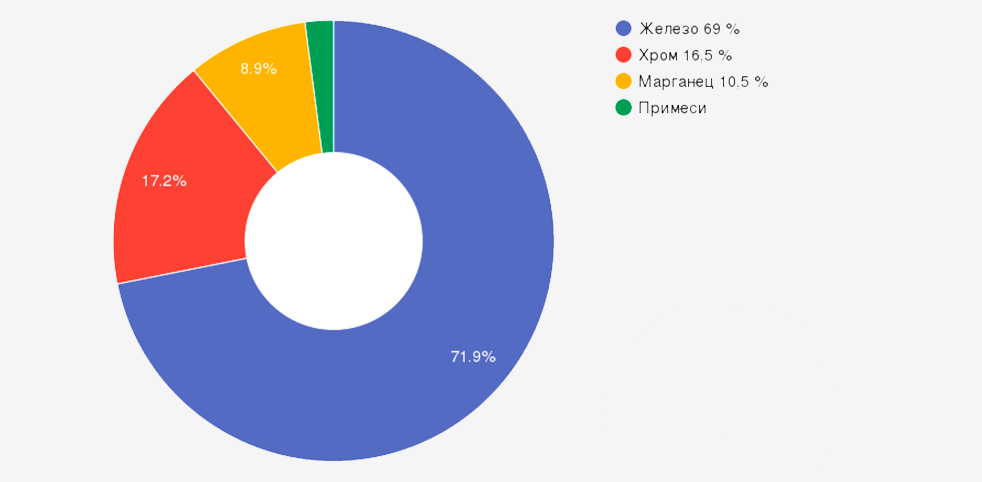

Сталь AISI 201 относится к аустенитным сталям серии 200 и имеет сбалансированный химический состав:

Элемент	Содержание, %	Влияние на свойства стали
Хром (Cr)	14,0-16,5	Обеспечивает коррозионную стойкость, формирует защитную пленку
Марганец (Mn)	8,5-10,5	Стабилизирует аустенитную структуру, повышает прочность
Медь (Cu)	≤2,0	Улучшает коррозионную стойкость, повышает прочность
Кремний (Si)	≤0,8	Раскислитель, повышает жаропрочность
Углерод (C)	≤0,12	Формирует карбиды, повышает прочность
Азот (N)	0,15-0,20	Стабилизирует аустенит, увеличивает прочность
Фосфор (P)	≤0,06	Вредная примесь, контролируется
Сера (S)	≤0,03	Вредная примесь, снижает пластичность

Аустенитный класс сталей

• Высоколегированные стали с содержанием добавок 10-50%
• Однофазная аустенитная структура при комнатной температуре
• Гранецентрированная кубическая решетка (ГЦК)
• Немагнитность в обычных условиях

Технология производства

• Выплавка в дуговых или индукционных печах
• Гомогенизация при температуре 1000-1100°C
• Быстрое охлаждение для сохранения аустенитной структуры
• Холодная или горячая прокатка для получения необходимых размеров

Механические и физические свойства

AISI 201 обладает хорошими механическими характеристиками при сравнительно низкой стоимости:

• Предел прочности: 515-620 МПа
• Условный предел текучести: 205-275 МПа
• Относительное удлинение: 40-50%
• Ударная вязкость: 150-200 Дж/см²
• Твердость: HB 160-190
• Модуль упругости: 193 ГПа
• Плотность: 7,85 г/см³
• Температура плавления: 1425-1450°C
• Теплопроводность: 16,3 Вт/(м·К)
• Коэффициент теплового расширения: 17,3×10⁻⁶/°C

Рабочие температуры

• Максимальная рабочая температура: 350°C (кратковременно до 450°C)
• Сохранение механических свойств до 300°C
• Хорошая стойкость к термоциклированию
• Минимальная рабочая температура: до -20°C

Коррозионная стойкость

Стойкость к различным средам

• Атмосферная коррозия: хорошая стойкость
• Слабые кислоты: удовлетворительная стойкость
• Щелочные растворы: хорошая стойкость
• Растворы солей: умеренная стойкость
• Органические кислоты: хорошая стойкость

Ограничения по коррозионной стойкости

• Хлоридная коррозия: средняя стойкость
• Концентрированные кислоты: низкая стойкость
• Морская вода: ограниченная стойкость
• Склонность к питтинговой коррозии в хлоридных средах

Сравнение с другими нержавеющими сталями

Среда	AISI 201	AISI 304	AISI 316
Атмосфера	Хорошо	Отлично	Отлично
Пищевые среды	Удовлетворительно	Хорошо	Отлично
Хлориды	Низкая	Средняя	Хорошая

Технологии обработки

Термическая обработка

• Отжиг: 1000-1100°C с последующим быстрым охлаждением
• Закалка: не требуется (сталь не упрочняется термообработкой)
• Снятие напряжений: 300-400°C
• Рекристаллизационный отжиг: 1000°C после холодной деформации

Обработка давлением

• Холодная деформация: отличная штампуемость
• Горячая деформация: 950-1200°C
• Высадка: хорошая способность к формообразованию
• Вытяжка: глубокая вытяжка без разрушения
• Гибка: минимальный радиус 2t

Сварка и соединение

• Аргонодуговая сварка (TIG): основной метод
• Газозащитная сварка (MIG/MAG)
• Контактная точечная сварка
• Лазерная сварка
• Ультразвуковая сварка

Рекомендации по сварке

• Присадочный материал: ER308 или ER308L
• Защитный газ: Аргон чистотой 99,995%
• Предварительный подогрев: не требуется
• Межпроходная температура: <200°C
• Послесварочная обработка: не требуется

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 201 в широком ассортименте:

• Листовой прокат:
  • Горячекатаные листы: 3-100 мм
  • Холоднокатаные листы: 0,3-6 мм
  • Листы с различной отделкой поверхности
• Сортовой прокат:
  • Круглые прутки: диаметр 5-200 мм
  • Квадратные профили: 5×5 до 100×100 мм
  • Шестигранники и полосы
• Трубная продукция:
  • Бесшовные трубы: диаметр 15-500 мм
  • Сварные трубы: диаметр 10-1000 мм
  • Профильные трубы различного сечения
• Специальные изделия:
  • Крепежные элементы
  • Проволока и сетки
  • Штамповки и поковки

Промышленные применения

Сталь AISI 201 находит широкое применение в различных отраслях промышленности:

Строительство

• Облицовочные панели и кровельные материалы
• Перила и ограждения
• Каркасы и несущие конструкции
• Отделочные элементы фасадов
• Лестничные конструкции

Транспортная промышленность

• Кузова грузовых автомобилей
• Детали железнодорожных вагонов
• Элементы общественного транспорта
• Выхлопные системы

Пищевая промышленность

• Оборудование для обработки пищевых продуктов
• Столы и рабочие поверхности
• Емкости для хранения
• Трубопроводы для пищевых жидкостей

Бытовые изделия

• Кухонная утварь
• Мойки и сантехническое оборудование
• Бытовая техника
• Декоративные элементы

Индустриальные предприятия

• Оборудование химической промышленности
• Резервуары и емкости
• Трубопроводы и фитинги
• Промышленные печи

Отечественные и зарубежные аналоги

Российские аналоги

• 12Х15Г9НД - прямой аналог по ГОСТ 5632
• 03Х17Н9М3 - с добавлением молибдена
• 08Х13Н9М2 - модификация состава

Зарубежные аналоги

• SUS 201 (JIS) - японский стандарт
• 1.4372 (EN) - европейское обозначение
• S20100 (UNS) - стандарт США
• 12Cr18Mn10Ni2N (ISO) - международный стандарт

Преимущества и ограничения применения

Ключевые преимущества

• Экономичность по сравнению с никелевыми сталями
• Хорошая коррозионная стойкость в атмосферных условиях
• Отличная обрабатываемость и свариваемость
• Высокая пластичность и штампуемость
• Немагнитность (в отожженном состоянии)
• Доступность и широкое применение

Ограничения применения

• Ограниченная стойкость к хлоридам
• Более низкая коррозионная стойкость по сравнению с AISI 304/316
• Склонность к намагничиванию при холодной деформации
• Ограниченная рабочая температура (до 350°C)

Часто задаваемые вопросы (FAQ)

В чем отличие AISI 201 от более дорогих аустенитных сталей?

Основное отличие - замена части никеля марганцем и азотом, что снижает стоимость при незначительном ухудшении коррозионной стойкости, особенно в хлоридных средах.

Можно ли использовать AISI 201 для пищевого оборудования?

Да, но с ограничениями. Для непосредственного контакта с пищевыми продуктами требуется соблюдение стандартов FDA. Для агрессивных пищевых сред лучше выбрать AISI 304 или 316.

Требуется ли защитная обработка поверхности?

В большинстве случаев нет. В атмосферных условиях сталь не требует дополнительной защиты. В агрессивных средах может потребоваться пассивирование.

Как избежать намагничивания при холодной обработке?

Минимизировать степень деформации, проводить промежуточные отжиги при глубокой деформации. Для немагнитных применений лучше использовать отожженное состояние.

Какова стойкость к высоким температурам?

Сталь сохраняет работоспособность до 350°C. При более высоких температурах снижаются механические свойства и может происходить выделение карбидов.

Заключение

Сталь AISI 201 представляет собой экономически эффективную альтернативу более дорогим аустенитным нержавеющим сталям. Благодаря замене части никеля марганцем и азотом, достигается значительное снижение стоимости при сохранении основных эксплуатационных свойств, что делает ее идеальным выбором для широкого спектра применений в строительстве, транспорте и промышленности.

Несмотря на некоторые ограничения по коррозионной стойкости в агрессивных средах, правильный выбор условий применения и обработки позволяет эффективно использовать AISI 201 для создания долговечных и надежных изделий. Этот сплав остается популярным решением для проектов, где требуется баланс между качеством и стоимостью.

Информация для данной статьи подготовлена на основе международных стандартов ASTM, ГОСТ, технических спецификаций производителей, а также практического опыта применения аустенитных нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
