Латунь марки ЛЦ16К4 представляет собой специализированный медно-цинковый сплав с добавлением кремния, известный также как кремнистая латунь. Этот материал характеризуется превосходными литейными свойствами, высокой жидкотекучестью и способностью образовывать тонкостенные отливки сложной конфигурации. Благодаря уникальному составу и структуре, детали из латуни ЛЦ16К4 обладают повышенной прочностью, коррозионной стойкостью и отличными антифрикционными характеристиками, что делает этот сплав незаменимым в ряде ответственных применений.

Расшифровка маркировки ЛЦ16К4

Маркировка латуни ЛЦ16К4 предоставляет информацию о составе сплава и концентрации основных компонентов:

• Л — латунь (сплав на основе меди с цинком);
• Ц16 — содержание цинка около 16%;
• К4 — содержание кремния около 4%.

Такая система маркировки позволяет специалистам быстро идентифицировать основные элементы сплава и их примерное содержание, что важно при подборе материала для конкретных условий эксплуатации.

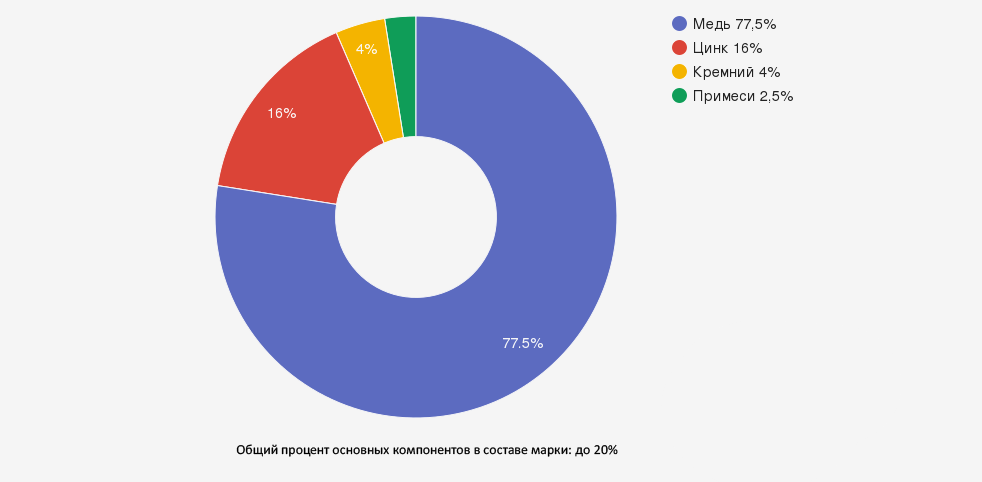

Химический состав латуни ЛЦ16К4

Химический состав латуни ЛЦ16К4 регламентируется ГОСТ 17711-93 и имеет следующие показатели:

Элемент	Содержание, %	Влияние на свойства
Медь (Cu)	78,0-81,0	Основа сплава, определяет тепло- и электропроводность, пластичность
Цинк (Zn)	Остальное (≈16)	Улучшает литейные свойства, снижает себестоимость
Кремний (Si)	3,0-4,5	Повышает жидкотекучесть, прочность, коррозионную стойкость
Марганец (Mn)	до 0,8	Повышает прочность и износостойкость
Железо (Fe)	до 0,6	Повышает твердость и прочность
Свинец (Pb)	до 0,5	Улучшает обрабатываемость резанием
Олово (Sn)	до 0,3	Повышает коррозионную стойкость в морской воде
Никель (Ni)	до 0,1	Улучшает механические свойства и коррозионную стойкость
Сурьма (Sb)	до 0,1	Влияет на кристаллизацию
Алюминий (Al)	до 0,04	Повышает коррозионную стойкость
Фосфор (P)	до 0,01	Действует как раскислитель
Примеси (суммарно)	до 2,5	Допустимое содержание прочих элементов

По согласованию с заказчиком допускается добавление никеля в количестве от 1,2 до 2% за счет уменьшения содержания меди. Это позволяет дополнительно повысить коррозионную стойкость сплава и улучшить его механические характеристики при эксплуатации в агрессивных средах.

Ключевой особенностью данного сплава является высокое содержание кремния (3-4,5%), который существенно улучшает литейные свойства материала, повышает его жидкотекучесть и способность заполнять тонкие сечения форм. Кроме того, кремний значительно повышает коррозионную стойкость сплава, особенно в морской воде, что делает латунь ЛЦ16К4 востребованной в судостроении.

Физические и механические свойства латуни ЛЦ16К4

Латунь ЛЦ16К4 обладает комплексом важных эксплуатационных характеристик, определяющих её область применения и технологические возможности.

Физические свойства

Характеристика	Значение
Плотность	8400-8500 кг/м³
Температура плавления	900-910°C
Температура литья	980-1050°C
Теплопроводность	75-80 Вт/(м·К)
Удельное электрическое сопротивление	0,07-0,08 Ом·мм²/м
Коэффициент линейного расширения	18-20·10-6 К-1
Коэффициент теплового расширения	19,2·10-6 К-1 (при 20-300°C)

Механические свойства

Характеристика	Значение
Предел прочности при растяжении (σв)	350-400 МПа
Предел текучести (σт)	180-220 МПа
Относительное удлинение (δ)	15-20%
Твердость по Бринеллю	100-120 НВ
Модуль нормальной упругости	110-120 ГПа
Ударная вязкость	0,3-0,4 МДж/м²
Коэффициент трения (по стали, без смазки)	0,14-0,18

Благодаря высокому содержанию кремния, латунь ЛЦ16К4 обладает повышенной прочностью и твердостью по сравнению с обычными латунями. При этом сохраняется достаточная пластичность, что обеспечивает хорошую обрабатываемость материала и возможность изготовления деталей сложной формы. Особую ценность представляют отличные антифрикционные свойства сплава, делающие его пригодным для изготовления деталей скольжения, работающих в условиях трения.

Технологические особенности обработки

Латунь ЛЦ16К4 обладает рядом важных технологических свойств, определяющих особенности её обработки и возможности получения качественных изделий.

Литейные характеристики

Благодаря высокому содержанию кремния, латунь ЛЦ16К4 обладает превосходной жидкотекучестью, что позволяет получать тонкостенные отливки сложной конфигурации с высокой точностью. Применяются следующие методы литья:

• Литье в песчаные формы — применяется для крупных и средних деталей;
• Литье в кокиль — обеспечивает получение деталей с высокой точностью размеров и чистотой поверхности;
• Центробежное литье — используется для получения трубчатых заготовок;
• Литье по выплавляемым моделям — для особо точных и тонкостенных деталей.

При литье рекомендуется поддерживать температуру заливки в пределах 980-1050°C. Более низкие температуры могут привести к недостаточной заполняемости форм, а более высокие — к избыточному окислению расплава и газонасыщению.

Деформационная обработка

Несмотря на то, что ЛЦ16К4 относится преимущественно к литейным латуням, при определенных условиях возможна также деформационная обработка этого сплава:

• Горячая деформация — осуществляется при температурах 700-800°C;
• Холодная деформация — возможна после предварительного отжига, но с ограничениями по степени деформации.

Из латуни ЛЦ16К4 могут быть изготовлены такие полуфабрикаты как листы, ленты, прутки и трубы путем прокатки, прессования и волочения.

Термическая обработка

Для латуни ЛЦ16К4 применяются следующие виды термической обработки:

• Отжиг (650-700°C с последующим охлаждением с печью) — для снятия внутренних напряжений и повышения пластичности;
• Закалка (850-900°C с охлаждением в воде) — для повышения прочности и твердости;
• Нормализация (800-850°C с охлаждением на воздухе) — для стабилизации структуры и свойств.

Обрабатываемость резанием

Латунь ЛЦ16К4 обладает удовлетворительной обрабатываемостью резанием. Рекомендуемые режимы механической обработки:

• Скорость резания: 100-150 м/мин;
• Подача: 0,1-0,3 мм/об;
• Глубина резания: до 3 мм.

При обработке рекомендуется использовать охлаждающие эмульсии для улучшения качества поверхности и продления срока службы инструмента.

Свариваемость

Латунь ЛЦ16К4 обладает ограниченной свариваемостью из-за высокого содержания кремния, который может приводить к образованию трещин в сварном шве. При необходимости сварки рекомендуется применять:

• Аргонодуговую сварку с использованием специальных присадочных материалов;
• Газовую сварку с применением флюсов на основе буры и борной кислоты;
• Пайку твердыми или мягкими припоями.

При сварке необходимо обеспечить тщательную очистку поверхностей и предварительный подогрев деталей до 300-350°C для предотвращения образования трещин.

Формы поставки латуни ЛЦ16К4

Компания "ОборонСпецСплав" предлагает латунь марки ЛЦ16К4 в различных формах поставки, соответствующих ГОСТ 17711-93:

• Чушки (слитки) — заготовки для последующей переплавки, используемые для производства различных деталей и полуфабрикатов;
• Прутки — длинномерные изделия со сплошным сечением (круглым, квадратным, шестигранным), изготовленные путем холодной или горячей деформации;
• Втулки — гладкие, цилиндрические изделия, используемые в антифрикционных соединениях;
• Листы — плоские полуфабрикаты прямоугольной формы различной толщины;
• Ленты — тонкие полуфабрикаты в рулонах;
• Трубы — полые длинномерные изделия различного диаметра;
• Отливки — готовые детали или заготовки, изготовленные методом литья по требованиям заказчика.

Все поставляемые изделия из латуни ЛЦ16К4 проходят строгий контроль качества и соответствуют требованиям нормативной документации.

Области применения латуни ЛЦ16К4

Благодаря уникальному сочетанию механических, антифрикционных и коррозионных свойств, латунь ЛЦ16К4 широко применяется в различных отраслях промышленности:

Судостроение

• Детали судовой арматуры, работающие в морской воде;
• Компоненты гребных винтов малого размера;
• Конструкционные элементы насосов и теплообменников;
• Детали судовых двигателей;
• Запорная и регулирующая арматура.

Машиностроение

• Детали скольжения (втулки, вкладыши, подшипники);
• Шестерни и зубчатые колеса малонагруженных передач;
• Корпусные детали насосов и компрессоров;
• Детали, работающие при повышенных температурах (до 250°C);
• Уплотнительные и фрикционные элементы.

Приборостроение

• Корпуса и детали измерительных приборов;
• Компоненты регулирующих устройств;
• Детали точных механизмов;
• Электротехнические компоненты;
• Детали специальной аппаратуры.

Химическая промышленность

• Детали насосов и арматуры для агрессивных сред;
• Компоненты теплообменного оборудования;
• Конструкционные элементы химических аппаратов;
• Трубопроводная арматура.

Энергетика

• Компоненты паровых систем;
• Детали клапанов и регуляторов;
• Элементы теплообменников;
• Конструкционные детали турбин малой мощности.

Особую ценность представляет применение латуни ЛЦ16К4 для изготовления деталей, работающих в условиях повышенных температур (до 250°C), трения и воздействия агрессивных сред, включая морскую воду. Благодаря хорошим литейным свойствам, этот сплав успешно используется для производства деталей сложной конфигурации с тонкими стенками, которые сохраняют высокую прочность и надежность в эксплуатации.

Преимущества и недостатки латуни ЛЦ16К4

Преимущества

• Превосходные литейные свойства и высокая жидкотекучесть;
• Возможность получения тонкостенных отливок сложной конфигурации;
• Высокая прочность и твердость;
• Отличные антифрикционные свойства;
• Повышенная коррозионная стойкость, в том числе в морской и речной воде;
• Способность работать при повышенных температурах (до 250°C);
• Хорошая обрабатываемость резанием;
• Стабильность размеров деталей при длительной эксплуатации;
• Высокая износостойкость.

Недостатки

• Относительно высокая стоимость по сравнению с простыми латунями;
• Ограниченная свариваемость из-за высокого содержания кремния;
• Склонность к хрупкости при неправильном режиме термообработки;
• Меньшая электропроводность по сравнению с простыми латунями;
• Необходимость строгого контроля технологических параметров при литье;
• Повышенная склонность к образованию оксидной пленки при плавке;
• Ограниченная пластичность при холодной деформации.

Сравнение с аналогами

В сравнении с другими латунями и медными сплавами, латунь ЛЦ16К4 имеет следующие отличительные особенности:

Характеристика	ЛЦ16К4	ЛЦ40С (свинцовая латунь)	БрО5Ц5С5 (оловянная бронза)
Литейные свойства	Отличные	Хорошие	Хорошие
Прочность	350-400 МПа	250-300 МПа	200-250 МПа
Коррозионная стойкость в морской воде	Высокая	Низкая	Очень высокая
Жидкотекучесть	Очень высокая	Средняя	Средняя
Максимальная рабочая температура	250°C	200°C	300°C
Антифрикционные свойства	Хорошие	Отличные	Отличные
Стоимость	Средняя	Низкая	Высокая

По сравнению с обычной свинцовой латунью ЛЦ40С, кремнистая латунь ЛЦ16К4 обладает значительно более высокой прочностью, коррозионной стойкостью и способностью работать при повышенных температурах. При этом ЛЦ16К4 несколько уступает в антифрикционных свойствах из-за меньшего содержания свинца.

В сравнении с оловянной бронзой БрО5Ц5С5, латунь ЛЦ16К4 демонстрирует более высокую прочность и лучшие литейные свойства, но немного уступает в коррозионной стойкости и максимальной рабочей температуре. При этом стоимость латуни ЛЦ16К4 существенно ниже, что делает её экономически более выгодным материалом для многих применений.

Часто задаваемые вопросы (FAQ)

Почему латунь ЛЦ16К4 называют кремнистой?

Латунь ЛЦ16К4 называют кремнистой из-за значительного содержания кремния (3-4,5%) в её составе. Кремний является важным легирующим элементом, который существенно улучшает литейные свойства сплава, повышает его жидкотекучесть и способность заполнять тонкие сечения форм. Кроме того, кремний повышает прочность, твердость и коррозионную стойкость латуни, особенно в морской воде.

Какова максимальная рабочая температура для деталей из латуни ЛЦ16К4?

Детали из латуни ЛЦ16К4 способны работать при температурах до 250°C без существенного изменения механических свойств. При более высоких температурах начинается активное окисление сплава и снижение его прочностных характеристик. Для работы при температурах выше 250°C рекомендуется использовать специальные жаропрочные бронзы или другие высокотемпературные сплавы.

Можно ли использовать латунь ЛЦ16К4 для деталей, работающих в морской воде?

Да, латунь ЛЦ16К4 является одним из лучших выборов для изготовления деталей, работающих в морской воде. Благодаря высокому содержанию кремния и наличию других легирующих элементов, этот сплав обладает повышенной коррозионной стойкостью в морской среде. Он успешно противостоит обесцинкованию — процессу избирательного растворения цинка из сплава, который является основной причиной разрушения обычных латуней в морской воде.

Чем отличается латунь ЛЦ16К4 от обычных марок латуни?

Основное отличие латуни ЛЦ16К4 от обычных марок латуни заключается в наличии значительного количества кремния (3-4,5%) и более низком содержании цинка (около 16%). Это придает сплаву уникальные свойства: повышенную жидкотекучесть, способность образовывать тонкостенные отливки сложной конфигурации, высокую прочность, коррозионную стойкость и способность работать при повышенных температурах. Обычные латуни, содержащие 30-40% цинка без кремния, имеют более низкие механические характеристики и коррозионную стойкость, особенно в морской воде.

Какой срок службы изделий из латуни ЛЦ16К4?

Срок службы изделий из латуни ЛЦ16К4 зависит от условий эксплуатации и может составлять от 20 до 30 лет при работе в нормальных условиях. При эксплуатации в морской воде срок службы составляет 10-15 лет, что значительно превышает долговечность изделий из обычных латуней. Для максимального продления срока службы рекомендуется периодическое техническое обслуживание изделий, включающее очистку от загрязнений и продуктов коррозии, а также нанесение защитных покрытий при необходимости.

Заключение

Латунь марки ЛЦ16К4 представляет собой уникальный медно-цинковый сплав с высоким содержанием кремния, обладающий превосходными литейными свойствами и эксплуатационными характеристиками. Благодаря оптимальному сочетанию легирующих элементов, этот материал демонстрирует высокую прочность, износостойкость, коррозионную стойкость и способность работать при повышенных температурах.

Отличные литейные свойства и жидкотекучесть позволяют изготавливать из латуни ЛЦ16К4 тонкостенные детали сложной конфигурации с высокой точностью размеров. Антифрикционные свойства сплава делают его идеальным материалом для производства деталей скольжения, работающих в условиях трения.

Особую ценность представляет высокая коррозионная стойкость латуни ЛЦ16К4 в морской и речной воде, что обусловливает широкое применение этого сплава в судостроении и производстве морской арматуры. Способность работать при температурах до 250°C существенно расширяет возможности использования данного материала в различных отраслях промышленности.

Компания "ОборонСпецСплав" предлагает латунь ЛЦ16К4 в различных формах поставки, обеспечивая соответствие продукции требованиям ГОСТ 17711-93 и высокое качество изделий, необходимое для их надежной и долговечной эксплуатации в самых ответственных применениях.

В данной статье использованы материалы, подготовленные техническими специалистами компании "ОборонСпецСплав" на основе обширного опыта работы с кремнистыми латунями и нормативной документации ГОСТ 17711-93. При составлении материала учтены результаты лабораторных испытаний и практической эксплуатации изделий из латуни ЛЦ16К4 в различных условиях.
