Чугун марки КЧ50-5 представляет собой высокопрочный ковкий чугун перлитного класса с хлопьевидной формой графита, содержащий около 95% железа и оптимально подобранное количество углерода, кремния, марганца и других легирующих элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1215-79, что обеспечивает стабильность его технических характеристик. КЧ50-5 относится к высшей категории перлитных ковких чугунов и отличается исключительно высокими показателями прочности, твердости и износостойкости, что делает его незаменимым материалом для изготовления ответственных деталей, работающих в условиях интенсивных нагрузок и абразивного износа в различных отраслях промышленности.
Расшифровка маркировки
Маркировка чугуна КЧ50-5 соответствует системе обозначений, принятой в ГОСТ 1215-79, где каждый символ несет определенную информацию:
- К - ковкий (указывает на тип чугуна с хлопьевидной формой графита)
- Ч - чугун (обозначает базовый материал)
- 50 - число, указывающее минимальное значение временного сопротивления разрыву в кгс/мм² (примерно 500 МПа)
- 5 - число, указывающее минимальное значение относительного удлинения в процентах
- П - обозначение перлитной структуры металлической основы (указывается не всегда)
Таким образом, маркировка КЧ50-5 сообщает, что это ковкий чугун перлитного класса с пределом прочности не менее 500 МПа и относительным удлинением не менее 5%, что отражает его высочайшие прочностные характеристики при сохранении определенной пластичности.

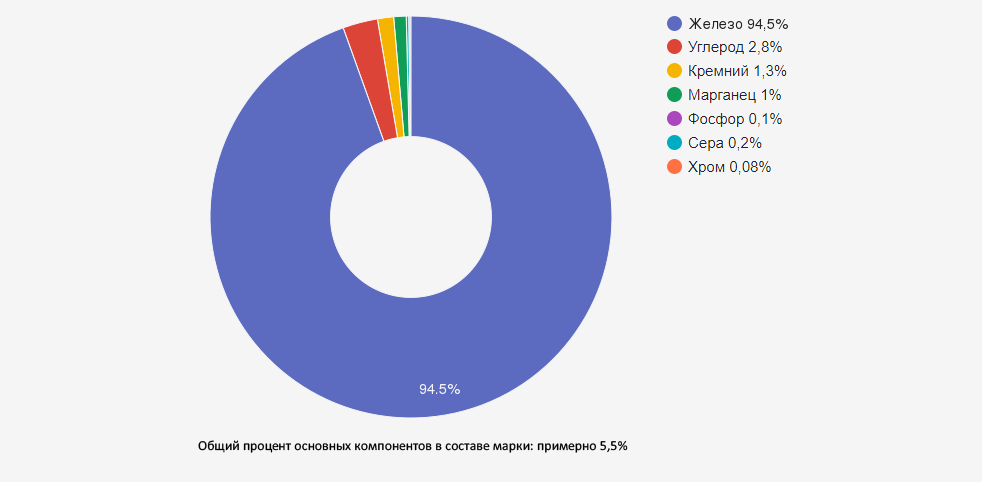

Химический состав чугуна марки КЧ50-5
Согласно ГОСТ 1215-79, химический состав чугуна КЧ50-5 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Железо (Fe) | остальное (около 95,0) | Основа сплава |
| Углерод (C) | 2,4-2,7 | Формирует графитовые включения, влияет на механические и литейные свойства |
| Кремний (Si) | 0,7-1,2 | Способствует графитизации, влияет на формирование перлитной структуры |
| Марганец (Mn) | 0,8-1,5 | Повышает прочность и твердость, способствует формированию перлита |
| Сера (S) | не более 0,08 | Вредная примесь, минимизируется для улучшения механических свойств |
| Фосфор (P) | не более 0,15 | В малых количествах улучшает жидкотекучесть, но ограничивается для сохранения пластичности |
| Хром (Cr) | 0,10-0,25 | Повышает твердость, прочность, износостойкость и окалиностойкость |
| Никель (Ni) | не более 0,5 | Улучшает механические свойства и коррозионную стойкость |
| Медь (Cu) | не более 0,5 | Повышает прочность и коррозионную стойкость |
Отличительной особенностью КЧ50-5 является тщательно сбалансированное соотношение углерода, кремния и марганца, а также повышенное содержание хрома, что обеспечивает формирование преимущественно перлитной структуры металлической основы с высокой дисперсностью. Повышенное содержание марганца и наличие хрома способствуют значительному упрочнению перлитной матрицы, что обеспечивает исключительную прочность и износостойкость материала.
Хлопьевидная форма графита, формирующаяся в процессе специального графитизирующего отжига, обеспечивает более высокие механические свойства по сравнению с пластинчатым графитом серого чугуна и создает благоприятные условия для смазки при трении.
Физико-механические свойства
Чугун марки КЧ50-5 обладает следующими физическими и механическими характеристиками:
| Характеристика | Значение | Единица измерения |
|---|---|---|
| Плотность | 7,3-7,5 | г/см³ |
| Температура плавления | 1150-1180 | °C |
| Предел прочности при растяжении (σв) | не менее 500 | МПа (50 кгс/мм²) |
| Относительное удлинение (δ) | не менее 5 | % |
| Предел прочности при сжатии | 1200-1400 | МПа |
| Твердость по Бринеллю | 200-270 | HB |
| Модуль упругости | 150-170 | ГПа |
| Ударная вязкость | 0,2-0,4 | МДж/м² |
| Удельная теплоемкость | 0,44-0,50 | кДж/(кг·°C) |
| Теплопроводность | 38-45 | Вт/(м·К) |
| Коэффициент линейного расширения | 9,5-11,5·10⁻⁶ | K⁻¹ |
| Удельное электрическое сопротивление | 0,7-0,9 | мкОм·м |
| Теплостойкость | до 500-550 | °C |
Благодаря преимущественно перлитной структуре металлической основы и оптимальной форме графитовых включений, чугун КЧ50-5 демонстрирует исключительно высокие показатели прочности (не менее 500 МПа) при сохранении приемлемой пластичности (не менее 5% относительного удлинения). Такое сочетание свойств позволяет использовать его для изготовления деталей, работающих в условиях высоких статических и умеренных динамических нагрузок.
КЧ50-5 также отличается превосходной износостойкостью и высокой твердостью, что делает его идеальным материалом для изготовления деталей, подверженных интенсивному трению и абразивному износу. При этом хлопьевидная форма графита обеспечивает определенные антифрикционные свойства и способность материала к самосмазыванию при трении.
Технология производства
Производство чугуна КЧ50-5 представляет собой сложный многоэтапный процесс, включающий следующие основные стадии:
Выплавка исходного белого чугуна
Для получения КЧ50-5 используется дуплекс-процесс (также называемый "вагранка-электропечь"), который обеспечивает оптимальное качество материала:
- Вагранка - первичное расплавление шихтовых материалов с получением чугуна приблизительного химического состава
- Электродуговая печь - доводка расплава до точного химического состава, тщательное рафинирование, перегрев до необходимой температуры, удаление неметаллических включений и газов
- Модифицирование расплава специальными добавками для обеспечения требуемой структуры и механических свойств
- Тщательный контроль температуры заливки и параметров литья для обеспечения оптимальной кристаллизации
Такой комбинированный процесс позволяет сочетать экономичность вагранки с возможностью прецизионного контроля качества расплава в электропечи, что обеспечивает получение белого чугуна высочайшего качества с минимальным содержанием вредных примесей и газов.
Графитизирующий отжиг
После получения отливок из белого чугуна проводится специальный графитизирующий отжиг, который включает:
- Первая ступень - нагрев до 950-980°C с выдержкой 15-25 часов для разложения цементита и начала формирования хлопьевидного графита
- Вторая ступень - контролируемое охлаждение до 780-820°C с выдержкой 8-15 часов для продолжения графитизации и формирования перлитной структуры
- Третья ступень - регулируемое охлаждение до комнатной температуры с определенной скоростью для обеспечения требуемой дисперсности перлита и снятия внутренних напряжений
Для КЧ50-5 режим охлаждения подбирается таким образом, чтобы обеспечить формирование преимущественно мелкодисперсной перлитной структуры металлической основы, что достигается более быстрым охлаждением по сравнению с режимами для ферритных марок ковкого чугуна.
Весь процесс термической обработки занимает 40-70 часов и требует тщательного контроля температурных режимов для обеспечения требуемой микроструктуры и механических свойств материала.
Технологические свойства
Литейные характеристики
Исходный белый чугун для получения КЧ50-5 имеет следующие литейные особенности:
- Ограниченная жидкотекучесть, требующая повышенной температуры заливки и тщательного проектирования литниковой системы
- Линейная усадка при затвердевании около 1,4-1,7%
- Склонность к образованию усадочных раковин и внутренних напряжений
- Минимальная толщина стенки отливок 5-6 мм
- Необходимость контроля скорости охлаждения для предотвращения образования трещин
- Сложность получения тонкостенных деталей с равномерными свойствами
Обрабатываемость
КЧ50-5 имеет удовлетворительную обрабатываемость резанием, несмотря на высокую твердость из-за перлитной структуры:
- Хорошая обрабатываемость при использовании соответствующего режущего инструмента
- Образование элементной или суставчатой стружки
- Повышенный износ режущего инструмента, требующий использования твердосплавных режущих элементов
- Необходимость снижения скоростей резания на 20-30% по сравнению с ферритными марками ковкого чугуна
- Обязательное применение СОЖ для снижения тепловыделения при обработке
- Возможность получения высокого качества поверхности при финишной обработке с использованием оптимальных режимов
Свариваемость
Как все чугуны, КЧ50-5 относится к категории трудносвариваемых материалов, при этом высокоперлитная структура еще больше усложняет процесс сварки:
- Требуется обязательный предварительный подогрев до 400-450°C
- Рекомендуется использование специальных электродов на никелевой основе или с высоким содержанием никеля
- Необходимо очень медленное, контролируемое охлаждение после сварки
- Возможно применение холодной сварки для ремонтных работ
- После сварки обязателен отжиг для снятия внутренних напряжений при 550-600°C
- Для ответственных деталей рекомендуется использовать механические способы соединения
Износостойкость и коррозионная стойкость
КЧ50-5 обладает превосходной износостойкостью и хорошей коррозионной стойкостью:
- Отличное сопротивление абразивному износу благодаря высокой твердости и перлитной структуре
- Высокая стойкость к истиранию и механическому износу
- Хорошие антифрикционные свойства при наличии смазки
- Стабильность размеров при работе в условиях трения
- Повышенная коррозионная стойкость благодаря оптимизированному химическому составу и наличию хрома
- Хорошая окалиностойкость при повышенных температурах
- Возможность дополнительного повышения износостойкости поверхностной закалкой
Термическая обработка
Помимо основного графитизирующего отжига, являющегося частью производственного процесса, готовые изделия из КЧ50-5 могут подвергаться дополнительной термической обработке для оптимизации их свойств:
Отжиг для снятия напряжений
Применяется после механической обработки, сварки или для стабилизации размеров ответственных деталей:
- Температура: 550-600°C
- Выдержка: 2-4 часа в зависимости от массы и габаритов детали
- Охлаждение: медленное, вместе с печью до 300°C, затем на воздухе
- Результат: снижение внутренних напряжений без существенного изменения структуры и свойств
Закалка
Может применяться для повышения твердости и износостойкости деталей:
- Температура: 820-860°C
- Выдержка: 0,5-1,5 часа в зависимости от сечения детали
- Охлаждение: в масле или полимерной среде
- Отпуск: 180-250°C в течение 1-2 часов
- Результат: повышение твердости до 320-380 HB и значительное увеличение износостойкости
Поверхностная закалка
Применяется для деталей, работающих в условиях интенсивного трения и абразивного износа:
- Нагрев поверхностного слоя до 850-900°C (индукционный, газопламенный или лазерный)
- Быстрое охлаждение водой, масляной эмульсией или воздушно-водяной смесью
- Низкотемпературный отпуск при 180-200°C для снятия напряжений
- Результат: повышение твердости поверхностного слоя до 50-60 HRC при сохранении вязкой сердцевины
Химико-термическая обработка
Может применяться для повышения поверхностной твердости и износостойкости:
- Азотирование: насыщение поверхностного слоя азотом при температуре 500-550°C в течение 20-40 часов
- Борирование: насыщение поверхности бором при температуре 900-950°C в течение 4-8 часов
- Хромирование: насыщение поверхности хромом при температуре 1000-1050°C в течение 6-12 часов
- Результат: формирование сверхтвердого поверхностного слоя с исключительной износостойкостью
Выбор метода термической обработки зависит от конкретных требований к детали и условий ее эксплуатации. Для особо ответственных деталей режимы термообработки разрабатываются индивидуально с учетом химического состава конкретной партии материала.
Формы поставки
Компания "ОборонСпецСплав" предлагает чугун марки КЧ50-5 в следующих формах:
| Вид продукции | Типоразмеры | Нормативный документ | Особенности |
|---|---|---|---|
| Чугунные круги КЧ50-5 | диаметр 30-500 мм | ГОСТ 1215-79, ТУ | Изготавливаются из высокопрочного чугуна, имеют повышенную твердость и устойчивость к высоким температурам |
| Чугунные заглушки КЧ50-5 | DN 15-300 | ГОСТ 1215-79, ТУ | Фасонные части трубопровода, прекращающие подачу жидкости по трубе в местах фланцевого соединения, обладают высокой прочностью и долгим сроком эксплуатации |
| Чугунные контргайки КЧ50-5 | M12-M64 | ГОСТ 1215-79, ТУ | Применяются для закручивания, предотвращают раскручивание частей на трубопроводе, служат стопором и обеспечивают надежное и герметичное соединение |
| Чугунные втулки КЧ50-5 | по чертежам заказчика | ГОСТ 1215-79, ТУ | Имеют цилиндрическую или коническую форму, отличаются надежностью и высокой эффективностью применения |
| Чугунные отливки КЧ50-5 | по чертежам заказчика | ГОСТ 1215-79 | Литые заготовки различной формы для машиностроения и других отраслей промышленности |
| Чугунные трубы КЧ50-5 | DN 50-300 | ГОСТ 1215-79, ТУ | Отличаются высокой прочностью, износостойкостью и долговечностью |
| Чугунные детали машин КЧ50-5 | по чертежам заказчика | ГОСТ 1215-79, ТУ | Высокопрочные детали для различных механизмов и машин, работающих в условиях высоких нагрузок |
Особенности маркировки продукции
В соответствии с требованиями ГОСТ 1215-79, на изделиях из чугуна КЧ50-5 должна присутствовать следующая маркировка:
- Товарный знак предприятия-изготовителя
- Марка чугуна (КЧ50-5 или КЧ50-5П для обозначения перлитной структуры)
- Номер плавки или партии
- При поставке на экспорт - надпись "Made in Russia" или другая, указанная в договоре
Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.
Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям ГОСТ 1215-79.
Области применения чугуна КЧ50-5
Благодаря исключительно высокой прочности, износостойкости и способности выдерживать значительные нагрузки, чугун КЧ50-5 находит широкое применение в различных отраслях промышленности:
Машиностроение
- Высоконагруженные корпуса редукторов и коробок передач
- Зубчатые колеса для тяжелых условий работы
- Кулачковые механизмы и распределительные валы
- Направляющие элементы и опорные детали
- Корпуса насосов высокого давления
- Детали станков и промышленного оборудования, работающие в условиях высоких нагрузок
Сельскохозяйственная техника
- Детали почвообрабатывающих механизмов, контактирующие с абразивной средой
- Корпуса и крышки высоконагруженных редукторов
- Элементы приводов и трансмиссий тяжелых сельхозмашин
- Детали измельчительных механизмов
- Кронштейны и опорные элементы силовых агрегатов
- Компоненты уборочных машин, работающие в условиях интенсивного износа
Трубопроводные системы
- Запорная и регулирующая арматура высокого давления
- Фитинги, контргайки, заглушки для ответственных соединений
- Корпуса клапанов и вентилей для агрессивных сред
- Трубы для транспортировки абразивных материалов
- Детали насосных станций высокого давления
- Компоненты систем водоснабжения с высокими требованиями к надежности
Горнодобывающая промышленность
- Детали дробильно-измельчительного оборудования
- Элементы конвейерных систем, работающие в условиях абразивного износа
- Корпуса и крышки редукторов горных машин
- Защитные элементы оборудования
- Футеровочные плиты
- Компоненты обогатительного оборудования
Автомобильная промышленность
- Тормозные барабаны и диски для тяжелых транспортных средств
- Корпуса дифференциалов и мостов грузовых автомобилей
- Детали подвески большегрузных автомобилей
- Компоненты трансмиссии специальной техники
- Высоконагруженные детали двигателей
- Элементы гидравлических систем
Чугун КЧ50-5 особенно эффективен для изготовления деталей, требующих высокой прочности в сочетании с отличной износостойкостью и способностью работать в условиях повышенных нагрузок, абразивного износа и агрессивных сред.
Преимущества и недостатки чугуна КЧ50-5
Преимущества:
- Исключительно высокая прочность (не менее 500 МПа) при сохранении определенной пластичности (не менее 5%)
- Превосходная износостойкость благодаря перлитной структуре и повышенной твердости
- Высокая твердость (200-270 HB)
- Отличная коррозионная стойкость и окалиностойкость
- Хорошие антифрикционные свойства при наличии смазки
- Удовлетворительная обрабатываемость резанием для материала такой твердости
- Способность работать при высоких статических и умеренных динамических нагрузках
- Стабильность размеров при циклических нагрузках и температурных воздействиях
- Высокая теплостойкость (до 500-550°C)
- Возможность дополнительного повышения поверхностной твердости термической обработкой
Недостатки:
- Ограниченная пластичность по сравнению с ферритными марками ковкого чугуна
- Очень трудная свариваемость из-за высокоперлитной структуры
- Сложный и длительный производственный процесс
- Высокая стоимость по сравнению с серым чугуном и низкими марками ковкого чугуна
- Ограниченная ударная вязкость
- Более сложная механическая обработка, требующая специализированного инструмента
- Сложность получения тонкостенных отливок с равномерными свойствами
- Меньшая пластичность и вязкость по сравнению со сталями аналогичной прочности
- Необходимость строгого контроля технологических режимов при производстве
Сравнение с другими марками чугуна
Для оптимального выбора материала полезно сравнить КЧ50-5 с другими марками чугуна:
| Параметр | КЧ45-7 | КЧ50-5 | ВЧ60 | СЧ35 |
|---|---|---|---|---|
| Предел прочности при растяжении, МПа | не менее 450 | не менее 500 | не менее 600 | не менее 350 |
| Относительное удлинение, % | не менее 7 | не менее 5 | не менее 3 | менее 1 |
| Твердость, HB | 170-240 | 200-270 | 190-280 | 180-260 |
| Форма графита | хлопьевидная | хлопьевидная | шаровидная | пластинчатая |
| Структура металлической основы | перлитная | перлитная | перлитно-ферритная | перлитная |
| Износостойкость | высокая | очень высокая | высокая | средняя |
| Обрабатываемость | хорошая | удовлетворительная | удовлетворительная | хорошая |
| Свариваемость | очень трудная | крайне трудная | ограниченная | трудная |
| Коррозионная стойкость | средняя | высокая | средняя | низкая |
| Относительная стоимость | высокая | очень высокая | очень высокая | средняя |
| Основные области применения | детали, работающие в условиях износа и высоких нагрузок | детали, работающие в особо тяжелых условиях износа и нагрузок | ответственные детали с высокими и динамическими нагрузками | детали со значительными постоянными нагрузками |
По сравнению с КЧ45-7, марка КЧ50-5 имеет более высокую прочность, твердость и износостойкость, но несколько меньшую пластичность. В сравнении с высокопрочным чугуном ВЧ60, КЧ50-5 имеет немного меньшую прочность, но более высокую пластичность, лучшую обрабатываемость и, как правило, более низкую стоимость. По сравнению с серым чугуном СЧ35, КЧ50-5 демонстрирует значительно более высокую прочность, пластичность и износостойкость, но требует более сложной технологии производства.
Часто задаваемые вопросы (FAQ)
В чем основное отличие КЧ50-5 от других марок ковкого чугуна?
КЧ50-5 является высшей маркой перлитного ковкого чугуна с максимальными показателями прочности (не менее 500 МПа) среди всех марок ковкого чугуна по ГОСТ 1215-79. Его особенностями по сравнению с другими марками являются: более высокое содержание марганца (0,8-1,5%) и хрома (0,10-0,25%), которые способствуют формированию стабильной перлитной структуры; пониженное содержание кремния (0,7-1,2%) для минимизации процессов графитизации; более строгий контроль технологии производства с использованием дуплекс-процесса "вагранка-электропечь". Благодаря этим особенностям, КЧ50-5 обладает исключительно высокой твердостью (200-270 HB), превосходной износостойкостью и окалиностойкостью. При этом он сохраняет достаточную пластичность (не менее 5% относительного удлинения), что выгодно отличает его от серых чугунов аналогичной прочности. КЧ50-5 также превосходит другие марки ковкого чугуна по коррозионной стойкости благодаря наличию хрома в составе.
Какие технологические особенности производства обеспечивают высокие характеристики КЧ50-5?
Высокие характеристики КЧ50-5 обеспечиваются комплексом технологических мероприятий: 1) Использование дуплекс-процесса "вагранка-электропечь", позволяющего получить исходный белый чугун с точно контролируемым химическим составом и минимальным содержанием вредных примесей; 2) Специальный режим графитизирующего отжига с контролируемыми скоростями нагрева, охлаждения и длительными выдержками, обеспечивающий оптимальную структуру материала; 3) Тщательно сбалансированный химический состав с повышенным содержанием перлитообразующих элементов (марганца и хрома) и пониженным содержанием графитизирующих элементов (кремния); 4) Контроль скорости охлаждения при графитизирующем отжиге, обеспечивающий формирование мелкодисперсной перлитной структуры металлической основы; 5) Модифицирование расплава специальными добавками для управления процессами кристаллизации и графитизации; 6) Многоступенчатый контроль качества на всех этапах производства. Каждый из этих факторов вносит свой вклад в формирование уникального комплекса свойств КЧ50-5, сочетающего высокую прочность, твердость и износостойкость с удовлетворительной пластичностью.
Как обеспечить максимальную износостойкость деталей из КЧ50-5?
Для обеспечения максимальной износостойкости деталей из КЧ50-5 рекомендуется: 1) Оптимизировать конструкцию детали для равномерного распределения нагрузок; 2) Провести поверхностную закалку рабочих поверхностей с нагревом до 850-900°C и быстрым охлаждением, что позволит повысить твердость поверхностного слоя до 50-60 HRC; 3) Применить химико-термическую обработку - азотирование (для повышения твердости и антифрикционных свойств) или борирование (для экстремальной твердости); 4) Обеспечить оптимальную шероховатость поверхности (Ra 0,4-0,8 мкм для трущихся поверхностей); 5) Создать специальный микрорельеф поверхности для улучшения удержания смазки; 6) Применить антифрикционные или износостойкие покрытия для особо ответственных деталей; 7) Обеспечить правильный режим смазки трущихся поверхностей; 8) Предусмотреть защиту от абразивных частиц с помощью фильтров, уплотнений или защитных кожухов; 9) Провести обкатку деталей в щадящем режиме для формирования оптимального микрорельефа поверхности. Комплексное применение этих мер позволяет увеличить срок службы деталей из КЧ50-5 в условиях интенсивного износа в 2-4 раза.
Какие существуют аналоги КЧ50-5 в международных стандартах?
Ковкий чугун КЧ50-5 по ГОСТ 1215-79 имеет следующие приблизительные аналоги в международных стандартах: в европейской системе - EN-GJM-600-3 согласно EN 1562; в американской системе - ASTM A220 Grade 70003 (pearlitic malleable iron); в немецкой классификации - GTS-60-5 или GTMW-60-5 по DIN 1692; в японской - FCMP50 по JIS G5702; в британской - Grade P5 согласно BS 6681. Необходимо отметить, что полного соответствия между стандартами не существует из-за различий в требованиях к химическому составу, методиках испытаний и технологиях производства. При замене материалов в ответственных конструкциях настоятельно рекомендуется проводить сравнительные испытания и детальный анализ механических свойств в конкретных условиях эксплуатации. Особенно важно учитывать различия в показателях износостойкости, твердости и поведении материала при циклических и ударных нагрузках.
В каких случаях следует предпочесть КЧ50-5 высокопрочному чугуну с шаровидным графитом?
КЧ50-5 следует предпочесть высокопрочному чугуну с шаровидным графитом (ВЧШГ) в следующих случаях: 1) При работе в условиях интенсивного абразивного износа - перлитная структура КЧ50-5 обеспечивает более высокую износостойкость; 2) При необходимости обеспечения высоких антифрикционных свойств - хлопьевидный графит создает лучшие условия для смазки по сравнению с шаровидным; 3) При значительных требованиях к демпфирующим свойствам - КЧ50-5 лучше гасит вибрации и колебания; 4) При сложных условиях механической обработки - КЧ50-5 обычно лучше обрабатывается резанием, чем ВЧШГ аналогичной прочности; 5) Когда конфигурация детали такова, что затруднено получение равномерной структуры с шаровидным графитом; 6) При высоких требованиях к коррозионной стойкости и окалиностойкости; 7) При экономических ограничениях - производство КЧ50-5 часто более экономически эффективно из-за отсутствия дорогостоящих модификаторов для сфероидизации графита. Однако, если основным требованием является высокая ударная вязкость или способность выдерживать значительные динамические нагрузки, предпочтение следует отдать ВЧШГ.
Заключение
Чугун марки КЧ50-5 представляет собой высшую марку перлитного ковкого чугуна с хлопьевидной формой графита, производимого в соответствии с ГОСТ 1215-79. Этот материал характеризуется исключительно высокими показателями прочности (не менее 500 МПа), твердости (200-270 HB) и износостойкости при сохранении приемлемой пластичности (не менее 5%).
Благодаря уникальному сочетанию высоких механических характеристик с хорошей коррозионной стойкостью и окалиностойкостью, КЧ50-5 находит широкое применение в машиностроении, сельскохозяйственной технике, горнодобывающей промышленности, трубопроводных системах и автомобилестроении, особенно для деталей, работающих в условиях высоких нагрузок и интенсивного износа.
Компания "ОборонСпецСплав" предлагает полный ассортимент изделий из чугуна КЧ50-5, изготовленных в строгом соответствии с требованиями ГОСТ 1215-79, с возможностью производства по индивидуальным чертежам заказчика.
Данные для статьи подготовлены на основе технических требований ГОСТ 1215-79, регламентирующего производство и характеристики ковких чугунов, и обширного практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения высокопрочных чугунов в различных отраслях промышленности.
