Оловянная бронза марки БрОЦС5-5-5 представляет собой многокомпонентный сплав на основе меди, обрабатываемый давлением и выделяющийся превосходными литейными характеристиками, высокой коррозионной стойкостью и антифрикционными свойствами. Уникальное сочетание олова, цинка и свинца в равных пропорциях делает этот материал универсальным решением для производства деталей, работающих в условиях трения, повышенной влажности и механических нагрузок.
Расшифровка маркировки сплава
Маркировка сплава БрОЦС5-5-5 имеет следующую структуру:
- Бр - бронза (указывает на тип сплава)
- О - олово (первый легирующий элемент)
- Ц - цинк (второй легирующий элемент)
- С - свинец (третий легирующий элемент)
- 5 - содержание олова около 5%
- 5 - содержание цинка около 5%
- 5 - содержание свинца около 5%
Эта система маркировки обеспечивает быструю идентификацию состава сплава и позволяет специалистам оперативно определять его основные свойства без обращения к справочным материалам.

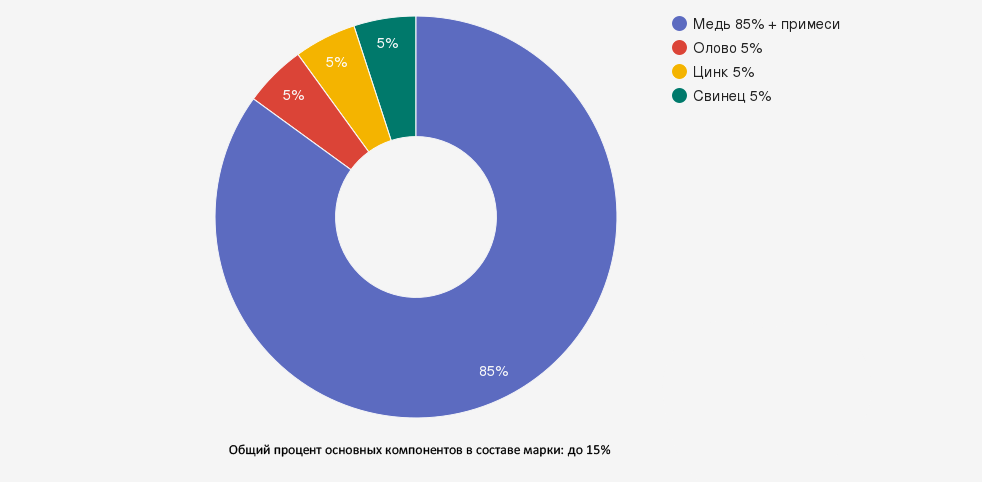

Химический состав бронзы БрОЦС5-5-5
Согласно нормативным документам, химический состав бронзы БрОЦС5-5-5 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (78,8-88,0%) | Обеспечивает высокую тепло- и электропроводность, пластичность |
| Олово (Sn) | 4,0-6,0 | Повышает прочность, коррозионную стойкость и антифрикционные свойства |
| Цинк (Zn) | 4,0-6,0 | Улучшает литейные свойства, повышает прочность и удешевляет сплав |
| Свинец (Pb) | 4,0-6,0 | Обеспечивает превосходные антифрикционные свойства и обрабатываемость резанием |
| Алюминий (Al) | до 0,02 | Допустимая примесь, повышает прочность и коррозионную стойкость |
| Железо (Fe) | до 0,2 | Допустимая примесь, влияет на прочностные характеристики |
| Кремний (Si) | до 0,02 | Повышает твердость и износостойкость |
| Фосфор (P) | до 0,05 | Действует как раскислитель, улучшает литейные свойства |
| Сурьма (Sb) | до 0,5 | Повышает твердость и износостойкость |
| Прочие примеси | Суммарно до 1,2% | Контролируются для обеспечения стабильности свойств |
Сбалансированное содержание трех основных легирующих элементов (олова, цинка и свинца) обеспечивает уникальное сочетание механических, технологических и эксплуатационных свойств бронзы БрОЦС5-5-5, делая ее универсальным материалом для различных применений.
Физические и механические свойства бронзы БрОЦС5-5-5
Бронза БрОЦС5-5-5 обладает следующими физическими и механическими характеристиками:
- Плотность: 8,6-8,8 г/см³
- Температура плавления: 930-980°C
- Предел прочности при растяжении: 300-800 МПа (30-80 кгс/мм²)
- Относительное удлинение: 8-15%
- Твердость по Бринеллю: 70-100 HB
- Коэффициент линейного расширения: 18·10⁻⁶ 1/°C
- Теплопроводность: 60-65 Вт/(м·К)
- Удельное электрическое сопротивление: 0,12-0,15 мкОм·м
Особого внимания заслуживают литейные свойства бронзы БрОЦС5-5-5:
- Высокая жидкотекучесть: сплав равномерно заполняет формы сложной конфигурации
- Низкая линейная усадка: 0,8-1,0%, что обеспечивает высокую точность литых заготовок
- Низкая склонность к газонасыщенности: минимизирует пористость отливок
- Пониженная горячеломкость: снижает риск образования трещин при затвердевании
Благодаря высокому содержанию свинца, бронза БрОЦС5-5-5 обладает превосходными антифрикционными свойствами, что позволяет использовать её для изготовления деталей, работающих в условиях трения с ограниченной смазкой или без неё.
Технологические особенности обработки
Литейные характеристики
Бронза БрОЦС5-5-5 отличается великолепными литейными свойствами:
- Рекомендуемая температура литья: 1050-1100°C
- Изделия из этого сплава могут изготавливаться литьем с минимальной последующей обработкой или вовсе без неё
- Низкий процент усадки материала (0,8-1,0%) обеспечивает высокую точность размеров отливок
- Сплав равномерно распределяется по всей форме для литья благодаря высокой жидкотекучести
- Рекомендуемые методы литья: в песчаные формы, в кокиль, центробежное литье
Обработка давлением
Несмотря на высокое содержание свинца, бронза БрОЦС5-5-5 поддается обработке давлением, особенно в горячем состоянии:
- Горячая деформация: оптимальный температурный интервал 700-800°C
- Холодная деформация: возможна с ограничениями из-за наличия свинца
- Прокатка: преимущественно в горячем состоянии
- Ковка и штамповка: рекомендуемая температура 750-820°C
Обработка резанием
Благодаря высокому содержанию свинца, бронза БрОЦС5-5-5 обладает отличной обрабатываемостью резанием:
- Сплав легко поддается точению, фрезерованию, сверлению и другим видам механической обработки
- Образует короткую стружку, что упрощает автоматическую обработку
- Рекомендуемая скорость резания: 120-150 м/мин
- Для обработки подходят стандартные режущие инструменты из быстрорежущей стали или твердых сплавов
Термическая обработка
Для достижения оптимальных механических свойств бронзы БрОЦС5-5-5 применяются следующие виды термической обработки:
- Отжиг: проводится при температуре 550-650°C с последующим медленным охлаждением для снятия внутренних напряжений
- Нормализация: выполняется при температуре 700-750°C с охлаждением на воздухе для получения более равномерной структуры
- Закалка: для данного сплава применяется редко из-за высокого содержания свинца
Области применения бронзы БрОЦС5-5-5
Благодаря своим уникальным свойствам, бронза БрОЦС5-5-5 нашла широкое применение в различных отраслях промышленности:
Автомобильная промышленность
- Подшипники скольжения и втулки
- Прокладки и уплотнения
- Направляющие втулки клапанов
- Вкладыши подшипников коленчатых валов
- Зубчатые колеса и шестерни
- Детали тормозных систем
Машиностроение
- Подшипники скольжения для тяжелонагруженных узлов
- Втулки и вкладыши
- Червячные колеса редукторов
- Детали трущихся пар гидравлических систем
- Направляющие элементы
- Антифрикционные шайбы и кольца
Судостроение
- Судовые подшипники
- Втулки гребных валов
- Детали судовых механизмов
- Элементы запорной арматуры
Приборостроение
- Элементы точных механизмов
- Детали измерительных приборов
- Компоненты научного оборудования
Электротехническая промышленность
- Токопроводящие элементы
- Контактные группы
- Детали коммутационной аппаратуры
Формы поставки бронзы БрОЦС5-5-5
Компания "ОборонСпецСплав" предлагает различные формы поставки бронзы БрОЦС5-5-5 для удовлетворения потребностей широкого круга промышленных предприятий:
| Форма поставки | Описание | Размерный диапазон | Области применения |
|---|---|---|---|
| Бронзовый лист | Плоский прокат прямоугольной формы с равномерной толщиной | Толщина: 0,5-160 мм Ширина: до 1500 мм |
Прокладки, уплотнения, заготовки для штамповки деталей сложной формы |
| Круг бронзовый | Прокат круглого сечения с обработанной поверхностью | Диаметр: 5-300 мм | Заготовки для втулок, вкладышей, подшипников скольжения, шестерен |
| Пруток из бронзы | Цилиндрический полуфабрикат меньшего диаметра, чем круг | Диаметр: 5-80 мм | Изготовление деталей скольжения, втулок, направляющих элементов |
| Труба бронзовая | Полый цилиндрический профиль с круглым сечением | Диаметр: 2-358 мм Толщина стенки: 0,5-35 мм |
Втулки, подшипники скольжения, гильзы, транспортировка агрессивных сред |
| Плита бронзовая | Толстый лист с высокой плоскостностью | Толщина: 30-150 мм | Заготовки для крупногабаритных деталей в энергетике и машиностроении |
| Проволока из бронзы | Гибкий полуфабрикат круглого сечения малого диаметра | Диаметр: 0,5-10 мм | Токопроводящие элементы, обмотка кабелей, контактные группы |
| Бронзовая втулка | Готовое изделие цилиндрической формы с отверстием | Внутренний диаметр: 5-250 мм Внешний диаметр: 8-280 мм |
Подшипники скольжения, направляющие элементы механизмов |
| Чушка бронзовая | Первичная литая форма для переплавки | По нормативной документации | Сырье для производства деталей сложной формы методом литья |
Все изделия из бронзы БрОЦС5-5-5 производятся в строгом соответствии с требованиями нормативной документации, что гарантирует стабильно высокое качество продукции.
Особенности производства и приемки
Производство и приемка изделий из бронзы БрОЦС5-5-5 осуществляются в соответствии с требованиями нормативной документации, которая регламентирует следующие условия:
- Чушки принимаются партиями, состоящими из изделий одной марки
- Партия может включать продукцию одной или нескольких плавок
- К каждой партии прилагается документ о качестве, содержащий:
- Товарный знак производителя
- Массу партии
- Номер плавки
- Номер партии
- Марку бронзы
- Результаты химического анализа
- Обозначение стандарта
- В партии допускается наличие не более 1% ломаных чушек
- В партиях, предназначенных для экспорта, ломаные чушки не допускаются
Контроль качества осуществляется следующим образом:
- Проверка качества поверхности проводится визуально без применения увеличительных приборов
- Для химического анализа отбираются пробы в соответствии с установленными методиками
- При неудовлетворительных результатах контроля проводится повторная проверка с удвоенной выборкой
- Результаты повторной проверки распространяются на всю партию
Транспортировка и хранение
Бронза БрОЦС5-5-5 транспортируется и хранится при соблюдении следующих условий:
- Транспортировка осуществляется в пакетах согласно нормативно-технической документации
- Перевозка возможна на транспортных средствах всех видов в соответствии с правилами перевозки грузов
- Хранение допускается в условиях, обеспечивающих сохранность качества:
- Защита от атмосферных осадков
- Предотвращение механических повреждений
- Изоляция от агрессивных химических веществ
- Раздельное хранение разных марок сплавов
Преимущества и недостатки бронзы БрОЦС5-5-5
Преимущества:
- Отличные литейные свойства: высокая жидкотекучесть и низкая линейная усадка
- Превосходные антифрикционные характеристики благодаря высокому содержанию свинца
- Хорошая обрабатываемость резанием
- Высокая коррозионная стойкость в атмосферных условиях
- Способность работать при значительных удельных нагрузках
- Возможность изготовления деталей с высокой точностью размеров
- Хорошая работоспособность в условиях ограниченной смазки
- Устойчивость к кавитационным повреждениям
Недостатки:
- Относительно низкая прочность по сравнению с безоловянными бронзами
- Ограниченная работоспособность при высоких температурах (свыше 250°C)
- Склонность к ликвации свинца при литье
- Пониженная коррозионная стойкость в морской воде и некоторых агрессивных средах
- Сложности при сварке из-за высокого содержания свинца и цинка
- Экологические ограничения, связанные с содержанием свинца
- Относительно высокая стоимость из-за содержания олова
Сравнение с другими марками бронз
Для правильного выбора материала важно понимать отличия бронзы БрОЦС5-5-5 от других распространенных марок бронз:
| Марка бронзы | Основные легирующие элементы | Особенности | Основные области применения |
|---|---|---|---|
| БрОЦС5-5-5 | Олово (5%), цинк (5%), свинец (5%) | Отличные литейные и антифрикционные свойства, хорошая обрабатываемость | Подшипники скольжения, втулки, направляющие, прокладки |
| БрОЦС4-4-4 | Олово (4%), цинк (4%), свинец (4%) | Более экономичный вариант с несколько сниженными свойствами | Аналогичные области, но для менее ответственных деталей |
| БрОЦС3-12-5 | Олово (3%), цинк (12%), свинец (5%) | Более высокое содержание цинка, лучшие механические свойства | Более нагруженные детали, тяжелое машиностроение |
| БрОФ10-1 | Олово (10%), фосфор (1%) | Повышенная коррозионная стойкость, но хуже антифрикционные свойства | Химическое оборудование, морское применение |
| БрАЖ9-4 | Алюминий (9%), железо (4%) | Высокая прочность, жаростойкость, но хуже обрабатываемость | Высоконагруженные детали, работающие при высоких температурах |
Вопросы и ответы (FAQ)
Почему бронза БрОЦС5-5-5 имеет такие хорошие литейные свойства?
Отличные литейные свойства бронзы БрОЦС5-5-5 обусловлены сбалансированным содержанием олова, цинка и свинца. Цинк значительно повышает жидкотекучесть расплава, а свинец снижает температуру плавления и уменьшает склонность к образованию усадочных раковин. Олово в свою очередь способствует повышению плотности отливок и улучшению их механических свойств. Благодаря такому сочетанию легирующих элементов, сплав равномерно заполняет литейные формы, имеет низкую линейную усадку (0,8-1,0%) и минимальную склонность к образованию пор и трещин при затвердевании.
В чем преимущества бронзы БрОЦС5-5-5 для изготовления подшипников скольжения?
Бронза БрОЦС5-5-5 идеально подходит для изготовления подшипников скольжения благодаря нескольким факторам. Высокое содержание свинца (4-6%) обеспечивает формирование в структуре материала мягких включений, которые выступают в роли твердой смазки при трении. Это позволяет подшипникам эффективно работать даже в условиях ограниченной смазки. Олово повышает износостойкость и коррозионную стойкость, а цинк улучшает прочностные характеристики. Кроме того, сплав обладает хорошей теплопроводностью, что способствует эффективному отводу тепла от зоны трения, и отличной обрабатываемостью, позволяющей изготавливать детали с высокой точностью размеров.
Какие экологические ограничения связаны с использованием бронзы БрОЦС5-5-5?
Основные экологические ограничения при использовании бронзы БрОЦС5-5-5 связаны с высоким содержанием свинца (4-6%), который относится к токсичным тяжелым металлам. В некоторых странах действуют нормативы, ограничивающие применение свинецсодержащих сплавов в определенных отраслях, особенно связанных с производством питьевой воды, пищевой промышленностью и медицинским оборудованием. Также существуют ограничения по утилизации отходов, содержащих свинец. При работе с этим сплавом необходимо соблюдать меры предосторожности для предотвращения попадания свинцовой пыли в организм работников. В некоторых случаях рекомендуется замена БрОЦС5-5-5 на экологически более безопасные свинецсодержащие бронзы с меньшим содержанием свинца или бессвинцовые сплавы.
Как правильно выбрать между БрОЦС5-5-5 и БрОЦС4-4-4?
Выбор между бронзами БрОЦС5-5-5 и БрОЦС4-4-4 должен основываться на конкретных требованиях к детали и условиях её эксплуатации. БрОЦС5-5-5 содержит большее количество олова, цинка и свинца (по 5% каждого), что обеспечивает лучшие литейные свойства, более высокую коррозионную стойкость и улучшенные антифрикционные характеристики. Этот сплав рекомендуется для более ответственных деталей, работающих при повышенных нагрузках, в условиях ограниченной смазки или в коррозионных средах. БрОЦС4-4-4 с меньшим содержанием легирующих элементов (по 4% каждого) является более экономичным вариантом, подходящим для менее нагруженных узлов и деталей, работающих в более благоприятных условиях. Если критичны стоимость и доступность материала, предпочтительнее выбрать БрОЦС4-4-4, если же на первом месте стоят эксплуатационные характеристики – БрОЦС5-5-5.
Возможна ли сварка деталей из бронзы БрОЦС5-5-5?
Сварка деталей из бронзы БрОЦС5-5-5 технически возможна, но представляет определенные сложности из-за высокого содержания свинца и цинка. Свинец при нагреве может выделяться на границах зерен, что приводит к охрупчиванию сварного шва, а цинк имеет тенденцию к испарению при высоких температурах сварки, приводя к образованию пор. Если сварка необходима, рекомендуется использовать аргонодуговую сварку с применением специальных присадочных материалов, соответствующих по составу основному металлу, и защитных флюсов для предотвращения окисления и потери цинка. Перед сваркой необходим подогрев деталей до 250-300°C, а после сварки – отжиг для снятия внутренних напряжений. В большинстве случаев для соединения деталей из БрОЦС5-5-5 предпочтительнее использовать альтернативные методы: резьбовые соединения, клепку или пайку.
Заключение
Бронза БрОЦС5-5-5 - универсальный конструкционный материал со сбалансированным содержанием олова, цинка и свинца (по 5%), обеспечивающим отличные литейные и антифрикционные свойства. Ключевые преимущества сплава: высокая жидкотекучесть, низкая линейная усадка (0,8-1,0%) и способность работать в условиях трения при ограниченной смазке.
Этот сплав широко применяется для изготовления подшипников скольжения, втулок, прокладок и направляющих элементов в автомобильной промышленности, машиностроении и судостроении. Особенно эффективен для деталей, требующих отличных антифрикционных свойств и высокой точности изготовления.
Компания "ОборонСпецСплав" поставляет бронзу БрОЦС5-5-5 в различных формах - от чушек до готовых изделий, с гарантией соответствия требованиям нормативной документации и высокого качества продукции.
Информация для статьи подготовлена на основе технических условий производства, результатов лабораторных исследований физико-механических свойств и обширного практического опыта специалистов компании "ОборонСпецСплав" в области металлургии и обработки цветных металлов и сплавов.
