Бронза оловянная литейная марки БрО3Ц12С5 представляет собой комплексно-легированный сплав на основе меди, отличающийся оптимальным сочетанием литейных, механических и антифрикционных свойств. Благодаря особому составу с пониженным содержанием олова и повышенным содержанием цинка и свинца, этот материал успешно применяется для изготовления ответственных отливок в различных отраслях промышленности, особенно в условиях, требующих высокой коррозионной стойкости и износостойкости.

Расшифровка марки БрО3Ц12С5

Обозначение марки БрО3Ц12С5 имеет структурированный характер, где каждый элемент маркировки несет конкретную информацию о составе сплава:

• Бр — бронза (медный сплав)
• О3 — содержание олова 3%
• Ц12 — содержание цинка 12%
• С5 — содержание свинца 5%

Данное обозначение соответствует системе маркировки, принятой в ГОСТ 613-79 "Бронзы оловянные литейные", и позволяет быстро определить основные легирующие элементы и их приблизительное содержание в сплаве.

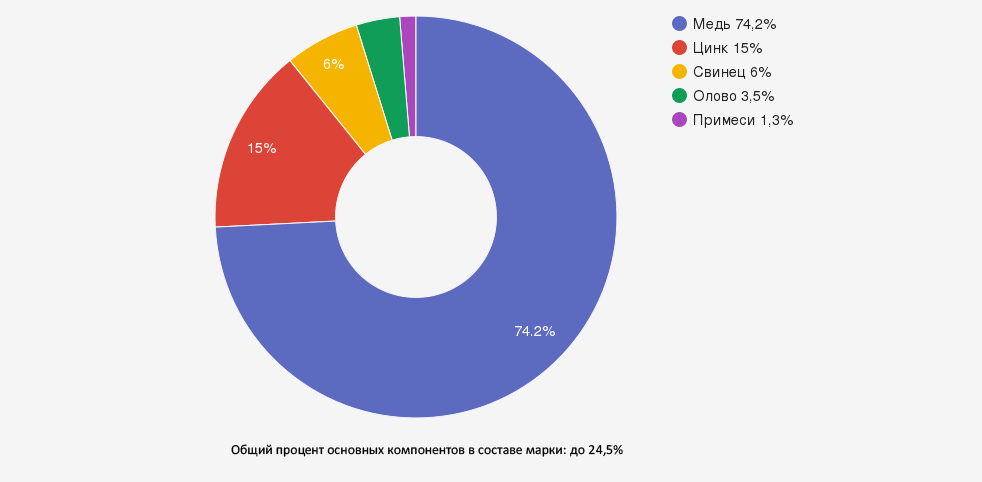

Химический состав БрО3Ц12С5 по ГОСТ 613-79

Химический состав бронзы БрО3Ц12С5 регламентируется ГОСТ 613-79 и включает следующие элементы:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	Основа (≈ 80%)	Составляет основу сплава, обеспечивает пластичность, тепло- и электропроводность
Олово (Sn)	2,5-4,0	Повышает коррозионную стойкость, прочность, антифрикционные свойства
Цинк (Zn)	11,0-13,0	Улучшает литейные свойства, повышает жидкотекучесть, снижает себестоимость сплава
Свинец (Pb)	4,0-6,0	Улучшает антифрикционные свойства, обрабатываемость резанием, повышает герметичность отливок
Железо (Fe)	≤ 0,5	Допустимая примесь, повышает твердость, но снижает пластичность
Сурьма (Sb)	≤ 0,3	Допустимая примесь, повышает твердость, может улучшать антифрикционные свойства
Фосфор (P)	≤ 0,05	Допустимая примесь, в малых количествах действует как раскислитель
Алюминий (Al)	≤ 0,02	Допустимая примесь, повышает прочность и коррозионную стойкость
Кремний (Si)	≤ 0,02	Допустимая примесь, влияет на литейные свойства

Примечание: Общая массовая доля примесей не должна превышать 1,3%. При этом сумма содержания кремния и алюминия не должна превышать 0,02%, что обеспечивает стабильность литейных и механических характеристик.

Особенностью данного сплава является относительно невысокое содержание олова (3%) при повышенном содержании цинка (12%) и свинца (5%), что делает его более экономичным по сравнению с высокооловянными бронзами при сохранении хороших эксплуатационных характеристик.

Физические и механические свойства БрО3Ц12С5

Бронза БрО3Ц12С5 обладает комплексом физических и механических свойств, определяющих её применение в различных отраслях:

Физические свойства:

• Плотность: 8,6-8,8 г/см³
• Температура плавления: 890-930°C
• Теплопроводность: 75-85 Вт/(м·К)
• Коэффициент линейного расширения: 18,5×10⁻⁶ 1/°C
• Удельное электрическое сопротивление: 0,07-0,09 Ом·мм²/м

Механические свойства:

• Предел прочности при растяжении (σв): 180-220 МПа
• Относительное удлинение (δ): 6-12%
• Твердость по Бринеллю: 60-80 HB
• Предел текучести: 90-120 МПа
• Ударная вязкость: 0,3-0,5 МДж/м²

Сочетание цинка и свинца в составе сплава обеспечивает хорошую обрабатываемость резанием, а олово, даже в относительно небольшом количестве (3%), придает материалу достаточную коррозионную стойкость, особенно в морской воде.

Важной особенностью бронзы БрО3Ц12С5 является её устойчивость к воздействию водяного пара и способность сохранять свойства при температурах до 250°C, что расширяет возможности её применения в теплоэнергетическом оборудовании.

Технологические свойства и обрабатываемость БрО3Ц12С5

Бронза БрО3Ц12С5 характеризуется рядом технологических свойств, определяющих особенности её обработки и применения:

Литейные свойства:

• Жидкотекучесть: хорошая, благодаря высокому содержанию цинка
• Линейная усадка: 1,6-1,8%
• Склонность к ликвации: умеренная, требует контроля режимов охлаждения
• Газопоглощение: среднее, необходим контроль защиты расплава от окисления
• Склонность к образованию горячих трещин: низкая

Обрабатываемость и технологические особенности:

• Резание: отличная обрабатываемость (85-95% от обрабатываемости латуни) благодаря наличию свинца
• Свариваемость: удовлетворительная, требует специальных технологий из-за наличия цинка и свинца
• Паяемость: хорошая, особенно с применением флюсов
• Обрабатываемость давлением: ограниченная, преимущественно в горячем состоянии
• Полируемость: хорошая, возможно получение высококачественной поверхности

Высокое содержание цинка (12%) обеспечивает хорошую жидкотекучесть, что позволяет получать качественные отливки сложной конфигурации. Свинец (5%) значительно улучшает обрабатываемость резанием и антифрикционные свойства материала.

При работе с бронзой БрО3Ц12С5 следует учитывать, что при нагреве выше 700-750°C возможно интенсивное испарение цинка, что может приводить к образованию пористости и изменению свойств материала. Поэтому при термической обработке, сварке и литье необходимо тщательно контролировать температурные режимы.

Особенности термической обработки

Термическая обработка бронзы БрО3Ц12С5 имеет свою специфику, обусловленную составом сплава:

• Отжиг для снятия внутренних напряжений проводится при температуре 500-550°C с выдержкой 1-2 часа и последующим медленным охлаждением
• Нормализация может проводиться при температуре 650-700°C для улучшения структуры сплава
• Закалка для данного сплава не применяется
• Старение для стабилизации размеров может проводиться при температуре 250-300°C в течение 2-3 часов

При термической обработке бронзы БрО3Ц12С5 необходимо учитывать высокое содержание цинка и свинца в составе сплава. Из-за возможности испарения цинка и выпотевания свинца при высоких температурах рекомендуется:

• Проводить термообработку в защитной атмосфере или с применением защитных покрытий
• Избегать длительных выдержек при температурах выше 700°C
• Контролировать скорость нагрева и охлаждения для предотвращения деформаций и внутренних напряжений

Правильно проведенная термическая обработка позволяет улучшить структуру сплава, снизить внутренние напряжения и обеспечить стабильность размеров деталей.

Преимущества и недостатки

Как и любой конструкционный материал, бронза БрО3Ц12С5 имеет свои достоинства и ограничения, которые следует учитывать при выборе материала для конкретных применений.

Преимущества бронзы БрО3Ц12С5:

• Экономичность — пониженное содержание олова (3%) при сохранении основных эксплуатационных свойств делает сплав более доступным по сравнению с высокооловянными бронзами
• Отличная обрабатываемость резанием — благодаря высокому содержанию свинца (5%) сплав легко поддается механической обработке
• Хорошие литейные свойства — высокое содержание цинка (12%) обеспечивает хорошую жидкотекучесть и заполняемость форм
• Высокая коррозионная стойкость — особенно в морской воде, превосходящая стойкость меди и латуней
• Превосходные антифрикционные свойства — позволяют использовать сплав для изготовления деталей узлов трения
• Термостойкость — сохранение эксплуатационных характеристик при температурах до 250°C
• Устойчивость к водяному пару — возможность применения в паровой арматуре
• Малая склонность к образованию горячих трещин — повышает выход годного литья

Недостатки бронзы БрО3Ц12С5:

• Подверженность обесцинкованию — при длительном контакте с горячей водой или паром
• Низкая стойкость к рудничным водам — быстрое разрушение при контакте с водами, содержащими окислительные соли
• Ограниченная свариваемость — из-за содержания цинка и свинца требуются специальные технологии
• Склонность к испарению цинка — при высоких температурах, что может вызывать пористость
• Относительно низкая прочность — по сравнению с высокооловянными бронзами
• Ограниченная пластичность — затрудняет обработку давлением
• Экологические ограничения — из-за содержания свинца в некоторых странах ограничено применение в определенных сферах

Понимание этих свойств позволяет оптимально использовать возможности бронзы БрО3Ц12С5 и предотвращать проблемы при эксплуатации изделий из этого материала.

Области применения бронзы БрО3Ц12С5

Благодаря своим свойствам, бронза БрО3Ц12С5 нашла применение в различных отраслях промышленности:

• Судостроение и морское оборудование:
  • Детали судовых механизмов, контактирующие с морской водой
  • Элементы арматуры для морских судов
  • Крепежные элементы для морских конструкций
  • Компоненты насосов для перекачки морской воды
• Машиностроение:
  • Антифрикционные детали (втулки, вкладыши, подшипники скольжения)
  • Зубчатые колеса для невысоких нагрузок
  • Детали приводов и передаточных механизмов
  • Компоненты насосов и компрессоров
• Теплоэнергетика:
  • Детали арматуры паровых котлов
  • Компоненты паропроводов, работающие при температурах до 250°C
  • Элементы теплообменного оборудования
• Водопроводное хозяйство:
  • Корпуса и детали запорной арматуры
  • Фитинги и соединительные элементы
  • Компоненты насосного оборудования
• Общее машиностроение:
  • Шестигранники для изготовления крепежных элементов
  • Детали фрикционных механизмов
  • Компоненты измерительных приборов
• Художественное и декоративное литье:
  • Архитектурные элементы
  • Сувенирная продукция
  • Декоративные детали

Особенно эффективно применение бронзы БрО3Ц12С5 в условиях, где требуется сочетание хорошей обрабатываемости, антифрикционных свойств и коррозионной стойкости при умеренных механических нагрузках.

Формы поставки и сортамент

Согласно ГОСТ 613-79, бронза БрО3Ц12С5 поставляется преимущественно в следующих формах:

Наименование	Описание	Применение
Чушки	Стандартные слитки для последующей переплавки	Литейное производство, изготовление фасонных отливок
Слитки	Крупные заготовки для дальнейшей обработки	Производство полуфабрикатов, крупных деталей
Блоки	Заготовки специальной формы по заявлению потребителя	Специализированное литье, заготовки под обработку
Бронзовые круги	Прутки круглого сечения различного диаметра	Изготовление втулок, подшипников, валов, деталей вращения
Шестигранники	Прутки шестигранного сечения	Производство гаек, болтов, крепежных элементов
Отливки	Фасонные детали, полученные методом литья	Готовые изделия или заготовки под механическую обработку

Необходимо отметить, что основной формой поставки являются чушки, предназначенные для последующей переплавки и изготовления отливок. Другие формы поставки производятся по согласованию с потребителем и в соответствии с техническими требованиями.

Компания "ОборонСпецСплав" предлагает широкий ассортимент изделий из бронзы БрО3Ц12С5 в различных формах поставки, что позволяет удовлетворить потребности заказчиков из разных отраслей промышленности.

Особенности приемки и контроля качества

Приемка изделий из бронзы БрО3Ц12С5 осуществляется в соответствии с требованиями ГОСТ 613-79. Основные положения включают:

• Изделия принимаются партиями, состоящими из чушек или слитков одной марки
• Партия может включать продукцию одной или нескольких плавок
• На каждую партию оформляется документ, содержащий:
  • Марку бронзы (БрО3Ц12С5)
  • Номер плавки
  • Массу партии
  • Результаты химического анализа
  • Товарный знак предприятия-изготовителя
  • Другие параметры, регламентированные стандартом

Контроль качества продукции включает следующие этапы:

• Проверка химического состава — соответствие требованиям ГОСТ 613-79
• Контроль качества поверхности — отсутствие дефектов, трещин, посторонних включений
• Проверка геометрических размеров — соответствие установленным нормам
• При необходимости — контроль механических свойств — твердость, прочность, пластичность

Для обеспечения высокого качества продукции на предприятии "ОборонСпецСплав" введена система контроля качества, включающая входной контроль сырья, контроль технологических процессов и выходной контроль готовой продукции.

Транспортировка и хранение

Транспортировка изделий из бронзы БрО3Ц12С5 осуществляется в соответствии с общими правилами перевозки грузов. Основные положения включают:

• Перед транспортировкой бронзовые изделия укладываются в пакеты согласно нормативно-технической документации
• Перевозка может осуществляться всеми видами транспорта:
  • Автомобильным
  • Железнодорожным
  • Морским
  • Речным
  • Воздушным (при необходимости)
• При транспортировке должны соблюдаться правила перевозки грузов, действующие на соответствующем виде транспорта

Хранение бронзы БрО3Ц12С5 может осуществляться как на открытых площадках, так и в закрытых помещениях. Для длительного хранения рекомендуется использовать закрытые помещения, что позволяет избежать образования патины и сохранить внешний вид изделий.

Рекомендуемые условия хранения:

• Температура: от -50°C до +50°C
• Относительная влажность: не более 80%
• Отсутствие в атмосфере агрессивных веществ (кислот, щелочей, их паров)
• Защита от прямого воздействия атмосферных осадков (для открытых площадок)

При соблюдении указанных условий срок хранения бронзы БрО3Ц12С5 практически не ограничен.

Сравнение с аналогами и альтернативными материалами

Бронза БрО3Ц12С5 имеет ряд аналогов и альтернативных материалов, которые могут применяться для решения сходных задач:

Марка	Стандарт	Основные отличия	Применение
БрОЦС3-12-5	ГОСТ 613-79	Альтернативное обозначение БрО3Ц12С5	Идентичное
БрОЦС5-5-5	ГОСТ 613-79	Больше олова (5%), меньше цинка (5%), такое же содержание свинца (5%), выше прочность, но хуже литейные свойства	Более нагруженные детали, требующие повышенной прочности
ЛС59-1	ГОСТ 15527-2004	Латунь с 1% свинца, не содержит олова, дешевле, но хуже коррозионная стойкость	Менее ответственные детали, не работающие в агрессивных средах
CuSn3Zn8Pb5	EN 1982	Европейский аналог с близким составом, но меньшим содержанием цинка	Аналогичное применение в Европе
C83600	ASTM B584	Американский "красный латунный сплав" (85Cu-5Sn-5Pb-5Zn), больше олова, меньше цинка	Водопроводная арматура, детали клапанов

По сравнению с другими конструкционными материалами, бронза БрО3Ц12С5 имеет следующие преимущества и недостатки:

• По сравнению с простыми латунями: выше коррозионная стойкость в морской воде, лучше антифрикционные свойства, но выше стоимость
• По сравнению с высокооловянными бронзами: ниже стоимость, лучше обрабатываемость резанием, но меньше прочность и износостойкость
• По сравнению с алюминиевыми бронзами: лучше обрабатываемость, ниже стоимость, но хуже прочностные характеристики
• По сравнению с углеродистыми сталями: выше коррозионная стойкость, лучше антифрикционные свойства, но ниже прочность и твердость

Выбор между бронзой БрО3Ц12С5 и альтернативными материалами должен основываться на анализе условий эксплуатации, требований к свойствам и экономических факторов.

Часто задаваемые вопросы (FAQ)

Почему бронза БрО3Ц12С5 обладает высокой коррозионной стойкостью, несмотря на низкое содержание олова?

Хотя содержание олова в БрО3Ц12С5 относительно невелико (3%), этого достаточно для формирования защитного слоя оловянистых соединений на поверхности сплава в агрессивных средах. Кроме того, синергетический эффект от комбинации олова с цинком обеспечивает дополнительную защиту от коррозии, особенно в морской воде. Медная основа сплава также способствует образованию защитных оксидных пленок. Однако следует помнить, что эта бронза подвержена быстрому разрушению в рудничных водах, содержащих окислительные соли.

Можно ли использовать бронзу БрО3Ц12С5 для изготовления деталей, контактирующих с питьевой водой?

Бронза БрО3Ц12С5 может использоваться для изготовления деталей, контактирующих с питьевой водой, но с некоторыми ограничениями. Основная проблема связана с содержанием свинца (5%), который может постепенно выщелачиваться в воду. В разных странах действуют различные нормативы, ограничивающие содержание свинца в материалах, контактирующих с питьевой водой. В США, например, действует стандарт NSF/ANSI 61, устанавливающий жесткие ограничения. В России и странах СНГ применение данного сплава для водопроводной арматуры допускается, но рекомендуется проводить периодический контроль качества воды. Для современных систем питьевого водоснабжения часто предпочтительнее использовать безсвинцовые бронзы.

Как повысить герметичность отливок из бронзы БрО3Ц12С5?

Для повышения герметичности отливок из бронзы БрО3Ц12С5 рекомендуется применять следующие технологические приемы: использование метода литья под давлением, который уменьшает газовую пористость; применение вакуумирования расплава перед заливкой для удаления растворенных газов; оптимизация температуры заливки (рекомендуемый диапазон 950-1000°C); использование сухих и хорошо прогретых литейных форм; применение направленной кристаллизации для снижения усадочной пористости; проведение отжига отливок для снятия внутренних напряжений; для особо ответственных деталей можно применять пропитку специальными составами (анаэробными герметиками) после механической обработки. Кроме того, важно обеспечить правильную конструкцию литниковой системы и расположение прибылей.

Какой срок службы изделий из бронзы БрО3Ц12С5 в морской воде?

Срок службы изделий из бронзы БрО3Ц12С5 в морской воде может составлять от 15 до 25 лет при соблюдении правил эксплуатации. Этот сплав имеет хорошую коррозионную стойкость в морской воде благодаря образованию защитных пленок. Однако срок службы может существенно варьироваться в зависимости от конкретных условий: температуры воды, наличия загрязнений, скорости движения воды, механических нагрузок, присутствия гальванических пар с другими металлами. Для увеличения срока службы рекомендуется периодически очищать поверхность от биологических обрастаний и использовать катодную защиту или протекторы в системах с несколькими металлами. Следует учитывать, что в зонах переменного смачивания (на границе вода-воздух) коррозия может протекать интенсивнее.

Почему при литье бронзы БрО3Ц12С5 важно контролировать температуру?

Контроль температуры при литье бронзы БрО3Ц12С5 критически важен по нескольким причинам. Во-первых, при избыточно высоких температурах (выше 1050-1100°C) происходит интенсивное испарение цинка, что приводит к изменению химического состава сплава и ухудшению свойств. Во-вторых, перегрев способствует повышенному окислению расплава и насыщению его газами, что вызывает образование газовой пористости в отливках. В-третьих, слишком высокая температура заливки может привести к взаимодействию расплава с материалом формы и образованию дефектов поверхности. С другой стороны, недостаточная температура (ниже 920-930°C) ухудшает жидкотекучесть сплава, что приводит к неполному заполнению форм, образованию спаев и других дефектов. Оптимальный температурный диапазон для заливки БрО3Ц12С5 составляет 950-1000°C, что обеспечивает баланс между жидкотекучестью и сохранением свойств сплава.

Заключение

Бронза БрО3Ц12С5 представляет собой экономичный сложнолегированный сплав, сочетающий хорошие литейные, механические и антифрикционные характеристики с высокой коррозионной стойкостью в морской воде. Благодаря уникальной комбинации свойств, этот материал нашел широкое применение в различных отраслях промышленности:

• Превосходная устойчивость к воздействию морской воды, превышающая стойкость меди и латуней
• Отличная обрабатываемость резанием благодаря высокому содержанию свинца
• Хорошие литейные свойства, обусловленные значительным содержанием цинка
• Высокие антифрикционные характеристики, обеспечивающие надежную работу в узлах трения
• Устойчивость к водяному пару и способность работать при температурах до 250°C
• Экономичность благодаря пониженному содержанию олова

Несмотря на такие ограничения, как подверженность разрушению в рудничных водах и умеренные прочностные характеристики, бронза БрО3Ц12С5 остается востребованным материалом для изготовления антифрикционных деталей, компонентов судового оборудования, арматуры и других изделий, эксплуатируемых в условиях, требующих коррозионной стойкости.

Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из бронзы БрО3Ц12С5 в различных формах поставки, произведенной в соответствии с требованиями ГОСТ 613-79. Многолетний опыт работы с оловянными литейными бронзами позволяет нам обеспечивать стабильно высокое качество продукции и индивидуальный подход к потребностям каждого заказчика.

Данная статья составлена на основе технической документации ГОСТ 613-79 "Бронзы оловянные литейные", а также многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения цветных сплавов. При подготовке материала использованы результаты лабораторных исследований и эксплуатационных испытаний изделий из бронзы БрО3Ц12С5 в различных условиях.
