Бронза БрАЖ9-4: характеристики, свойства и области применения

Алюминиевая бронза марки БрАЖ9-4 представляет собой высокопрочный безоловянный сплав на основе меди с добавлением алюминия и железа, отличающийся исключительными механическими характеристиками, превосходной коррозионной стойкостью и отличными антифрикционными свойствами. Данный материал широко применяется в машиностроении, авиационной промышленности и других областях, где требуются высокие эксплуатационные качества при работе в агрессивных средах и повышенных температурах.

Расшифровка маркировки сплава

Маркировка сплава БрАЖ9-4 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава)
• А - алюминий (первый основной легирующий элемент)
• Ж - железо (второй легирующий элемент)
• 9 - содержание алюминия около 9%
• 4 - содержание железа около 4%

Благодаря значительному содержанию алюминия, данный сплав классифицируется как алюминиевая бронза, что указывает на его особые физико-механические свойства и области применения.

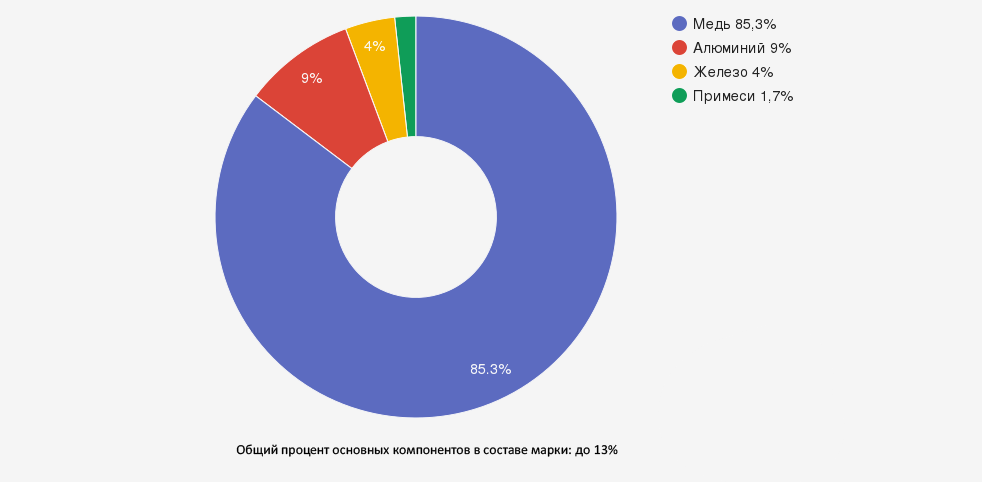

Химический состав бронзы БрАЖ9-4

В соответствии с ГОСТ 18175-78, химический состав бронзы БрАЖ9-4 должен соответствовать следующим требованиям:

Особенно важным является сбалансированное содержание алюминия и железа, которое обеспечивает оптимальное сочетание механических, антикоррозионных и антифрикционных свойств бронзы БрАЖ9-4.

Механические и физические свойства бронзы БрАЖ9-4

Бронза БрАЖ9-4 обладает следующими физико-механическими характеристиками:

• Плотность: 7,6-7,8 г/см³
• Температура плавления: 1030-1050°C
• Предел прочности при растяжении: 550-650 МПа
• Относительное удлинение: 12-15%
• Твердость по Бринеллю: 150-170 HB
• Модуль упругости: 110-120 ГПа
• Коэффициент теплового расширения: 16,2×10⁻⁶ 1/°C
• Теплопроводность: 46-50 Вт/(м·К)
• Удельное электрическое сопротивление: 0,13-0,15 мкОм·м

Особенно выделяются следующие эксплуатационные свойства бронзы БрАЖ9-4:

• Высокая жаропрочность: сохранение механических свойств при температурах до 300-350°C
• Отличная коррозионная стойкость: устойчивость к воздействию влажной атмосферы, морской воды, многих кислот и щелочей
• Хорошие антифрикционные свойства: низкий коэффициент трения в паре со сталью
• Повышенная износостойкость: особенно при работе в условиях абразивного износа
• Немагнитность: отсутствие магнитных свойств даже при низких температурах

Сочетание этих свойств делает бронзу БрАЖ9-4 оптимальным выбором для изготовления ответственных деталей, работающих в тяжелых условиях эксплуатации.

Технологические особенности обработки

Термическая обработка

Для достижения оптимальных механических свойств бронзы БрАЖ9-4 применяются следующие виды термической обработки:

• Закалка: нагрев до 900-950°C с последующим быстрым охлаждением в воде для повышения прочности и твердости
• Отжиг: нагрев до 600-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
• Старение: выдержка при температуре 350-400°C после закалки для стабилизации структуры и повышения твердости

После закалки при температуре около 950°C бронза БрАЖ9-4 приобретает повышенную износостойкость и прочность, что особенно важно для деталей, работающих при высоких температурах.

Обработка давлением

Бронза БрАЖ9-4 хорошо поддается обработке давлением, что позволяет изготавливать из нее различные полуфабрикаты:

• Ковка: выполняется при температуре 750-900°C
• Прессование: оптимальная температура 750-850°C
• Прокатка: осуществляется при температуре 700-850°C
• Штамповка: производится при температуре 750-900°C

После горячей обработки давлением рекомендуется проводить отжиг для снятия внутренних напряжений и выравнивания структуры материала.

Обработка резанием

Бронза БрАЖ9-4 удовлетворительно обрабатывается резанием, что позволяет изготавливать из нее детали сложной формы:

• Поддается токарной обработке, фрезерованию, сверлению и другим видам механической обработки
• Рекомендуемая скорость резания: 80-100 м/мин
• Для обработки рекомендуется использовать твердосплавный инструмент
• При обработке необходимо обеспечить эффективное охлаждение для предотвращения перегрева

Литейные свойства

Бронза БрАЖ9-4 обладает хорошими литейными характеристиками:

• Жидкотекучесть: удовлетворительная
• Линейная усадка: 1,5-2,0%
• Рекомендуемая температура литья: 1150-1200°C
• Склонность к образованию пористости: низкая при правильном ведении процесса

Литейные свойства бронзы БрАЖ9-4 позволяют отливать из нее массивные детали сложной формы в земляные формы с высоким качеством поверхности и точностью размеров.

Свариваемость

Бронза БрАЖ9-4 обладает удовлетворительной свариваемостью, но требует соблюдения специальных технологических приемов:

• Рекомендуемые методы сварки: аргонодуговая, газовая, контактная
• Необходим предварительный подогрев до 250-300°C
• После сварки рекомендуется проведение термической обработки для снятия напряжений
• При сварке необходимо использовать специальные флюсы для защиты от окисления

Области применения бронзы БрАЖ9-4

Благодаря своим выдающимся эксплуатационным характеристикам, бронза БрАЖ9-4 широко применяется в различных отраслях промышленности:

Авиационная промышленность

• Втулки и подшипники скольжения
• Седла клапанов
• Детали шасси
• Компоненты гидравлических систем

Машиностроение

• Крышки и вкладыши подшипников
• Шестерни редукторов, работающих при средних и малых скоростях вращения
• Червячные колеса
• Направляющие втулки
• Корпусные детали насосов

Судостроение

• Винты для катеров и малых судов
• Подшипники гребных валов
• Детали судовых механизмов, работающих в морской воде
• Элементы арматуры морских судов

Нефтегазовая промышленность

• Клапаны насосов и компрессоров высокого давления
• Детали запорной арматуры
• Компоненты буровых установок
• Фитинги для агрессивных сред

Двигателестроение

• Поршневые кольца двигателей внутреннего сгорания
• Направляющие втулки клапанов
• Седла клапанов
• Детали турбокомпрессоров

Формы поставки бронзы БрАЖ9-4

Компания "ОборонСпецСплав" предлагает различные формы поставки бронзы БрАЖ9-4 для удовлетворения потребностей промышленных предприятий:

Бронза БрАЖ9-4 изготавливается преимущественно в чушках по ГОСТ 18175-78, однако возможно производство в других формах по согласованию с заказчиком. Все изделия производятся с соблюдением требований нормативной документации и проходят строгий контроль качества.

Сравнение с другими марками бронз

Для выбора оптимального материала важно понимать отличия бронзы БрАЖ9-4 от других распространенных марок бронз:

Преимущества и недостатки бронзы БрАЖ9-4

Преимущества:

• Высокая прочность и твердость
• Отличная жаропрочность (сохранение свойств до 300-350°C)
• Превосходная коррозионная стойкость в различных средах
• Хорошие антифрикционные свойства
• Повышенная износостойкость
• Немагнитность
• Хорошая обрабатываемость давлением
• Отсутствие олова в составе, что делает сплав экономически выгодным
• Возможность использования в агрессивных средах

Недостатки:

• Удовлетворительная (но не отличная) обрабатываемость резанием
• Склонность к образованию термических трещин при неправильной термообработке
• Повышенная сложность сварки
• Склонность к коррозионному растрескиванию под напряжением в некоторых средах
• Относительно высокая стоимость по сравнению с латунями
• Меньшая электропроводность по сравнению с чистой медью

Вопросы и ответы (FAQ)

Почему бронза БрАЖ9-4 так востребована в машиностроении?

Бронза БрАЖ9-4 обладает уникальным сочетанием высокой прочности, коррозионной стойкости и жаропрочности, что делает её идеальным материалом для изготовления ответственных деталей в машиностроении. Благодаря содержанию алюминия (около 9%) и железа (около 4%), этот сплав сохраняет свои механические свойства при температурах до 300-350°C, что критически важно для деталей, работающих в условиях повышенных температур. Кроме того, данная бронза имеет хорошие антифрикционные свойства, что позволяет использовать её для изготовления шестерен, втулок и подшипников скольжения. Отсутствие в составе дорогостоящего олова при сохранении высоких эксплуатационных характеристик делает БрАЖ9-4 экономически привлекательным решением для различных отраслей машиностроения.

Какие преимущества дает термическая обработка бронзы БрАЖ9-4?

Термическая обработка существенно улучшает механические свойства бронзы БрАЖ9-4. Закалка при температуре около 950°C с последующим быстрым охлаждением в воде приводит к значительному повышению прочности и износостойкости сплава. После такой обработки материал приобретает способность эффективно работать при высоких температурах без потери механических свойств. Дополнительное старение при 350-400°C после закалки позволяет стабилизировать структуру и ещё больше повысить твердость. Отжиг при 600-650°C используется для снятия внутренних напряжений после горячей обработки давлением или механической обработки. Правильно проведенная термическая обработка может увеличить срок службы деталей из бронзы БрАЖ9-4 в несколько раз, особенно при работе в условиях высоких температур и механических нагрузок.

В чем преимущества бронзы БрАЖ9-4 перед оловянными бронзами?

По сравнению с традиционными оловянными бронзами (такими как БрОЦС5-5-5 или БрОФ10-1), бронза БрАЖ9-4 обладает рядом существенных преимуществ. Во-первых, она имеет значительно более высокую прочность и твердость, что позволяет использовать её для изготовления деталей, работающих под большими нагрузками. Во-вторых, БрАЖ9-4 отличается превосходной жаропрочностью, сохраняя механические свойства при температурах до 300-350°C, тогда как оловянные бронзы теряют прочность уже при 200-250°C. В-третьих, отсутствие в составе дорогостоящего олова делает алюминиевую бронзу БрАЖ9-4 более экономичным решением при сопоставимых или даже лучших эксплуатационных характеристиках. Кроме того, БрАЖ9-4 обладает повышенной устойчивостью к коррозии в агрессивных средах и морской воде, что критически важно для судостроения и химической промышленности.

Какие особенности нужно учитывать при обработке бронзы БрАЖ9-4 резанием?

При обработке бронзы БрАЖ9-4 резанием необходимо учитывать ряд особенностей. Во-первых, из-за высокой прочности и твердости материала рекомендуется использовать режущий инструмент из твердых сплавов с положительными передними углами. Во-вторых, следует применять более низкие скорости резания (80-100 м/мин) по сравнению с оловянными бронзами. В-третьих, критически важно обеспечить интенсивное охлаждение зоны резания, поскольку алюминиевые бронзы имеют низкую теплопроводность и склонны к перегреву. Также необходимо контролировать силы резания, которые могут вызвать деформацию тонкостенных деталей. При сверлении рекомендуется периодически выводить сверло для удаления стружки и охлаждения. Несмотря на некоторые сложности, при соблюдении правильных режимов резания бронза БрАЖ9-4 обеспечивает хорошее качество обработанной поверхности и точность размеров.

Можно ли использовать бронзу БрАЖ9-4 для деталей, контактирующих с пищевыми продуктами?

Бронза БрАЖ9-4 имеет ограниченное применение для деталей, контактирующих с пищевыми продуктами. Хотя алюминиевые бронзы обладают высокой коррозионной стойкостью, содержание в сплаве таких элементов как железо и марганец может привести к миграции ионов металлов в пищевые продукты, особенно в кислой среде. Для оборудования пищевой промышленности предпочтительнее использовать специальные марки нержавеющей стали или оловянные бронзы с низким содержанием свинца, официально сертифицированные для пищевого применения. Если необходимы специфические свойства бронзы БрАЖ9-4, детали, контактирующие с пищевыми продуктами, должны иметь специальное защитное покрытие, соответствующее санитарно-гигиеническим требованиям, и проходить регулярный контроль на миграцию ионов металлов.

Заключение

Бронза БрАЖ9-4 – высокопрочный алюминиево-железистый сплав, обладающий исключительным комплексом эксплуатационных характеристик. Содержание 9% алюминия и 4% железа обеспечивает материалу превосходную жаропрочность, коррозионную стойкость и износостойкость.

Ключевыми преимуществами бронзы БрАЖ9-4 являются сохранение механических свойств при температурах до 300-350°C, высокая прочность (550-650 МПа), отличная сопротивляемость агрессивным средам и низкий коэффициент трения. Эти качества делают сплав идеальным для производства ответственных деталей в авиационной, машиностроительной и судостроительной отраслях.

Компания "ОборонСпецСплав" предлагает бронзу БрАЖ9-4 в различных формах поставки, включая листы, прутки, трубы, профили и готовые изделия, с гарантированным соответствием требованиям ГОСТ 18175-78 и высоким качеством продукции.

Информация для статьи подготовлена на основе нормативной документации ГОСТ 18175-78, результатов испытаний и практического опыта специалистов компании "ОборонСпецСплав" по обработке и применению алюминиевых бронз в различных отраслях промышленности.
