Бронза марки БрА9Ж4Н4Мц1: характеристики, свойства и области применения
Бронза марки БрА9Ж4Н4Мц1 относится к категории безоловянных литейных бронз с комплексным легированием алюминием, железом, никелем и марганцем. Этот сплав отличается высокой коррозионной стойкостью (особенно в морской воде), повышенной прочностью и отличной плотностью отливок, что делает его незаменимым материалом для изготовления ответственных деталей судостроительной арматуры и других изделий, эксплуатируемых в агрессивных средах.
Расшифровка маркировки
Маркировка сплава БрА9Ж4Н4Мц1 имеет следующую расшифровку:
- Бр – бронза (сплав на основе меди)
- А9 – содержание алюминия около 9%
- Ж4 – содержание железа около 4%
- Н4 – содержание никеля около 4%
- Мц1 – содержание марганца около 1%
Данная система маркировки позволяет быстро определить основной состав сплава и примерное соотношение ключевых легирующих элементов, что дает представление о его основных свойствах и областях применения.

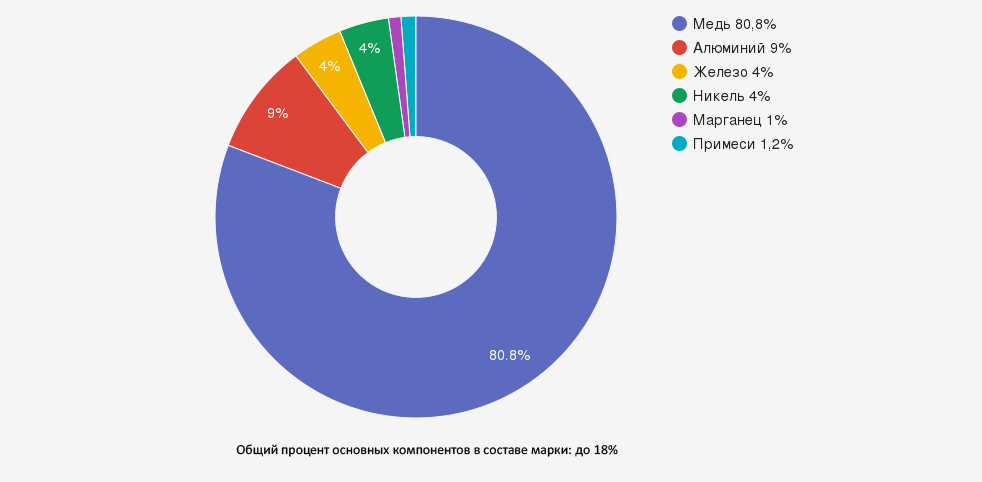

Химический состав
Согласно требованиям ГОСТ 493-79, бронза марки БрА9Ж4Н4Мц1 должна соответствовать следующему химическому составу:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (79,8-82,5%) | Основной элемент, обеспечивающий базовые свойства |
| Алюминий (Al) | 8,8-10,0 | Повышает прочность, твердость, коррозионную стойкость |
| Железо (Fe) | 4,0-5,0 | Улучшает механические свойства, измельчает зерно |
| Никель (Ni) | 4,0-5,0 | Повышает коррозионную стойкость, особенно в морской воде |
| Марганец (Mn) | 0,5-1,2 | Улучшает литейные свойства, повышает жаропрочность |
Допустимые примеси в сплаве БрА9Ж4Н4Мц1:
| Примесь | Максимальное содержание, % |
|---|---|
| Цинк (Zn) | 1,0 |
| Кремний (Si) | 0,2 |
| Олово (Sn) | 0,2 |
| Свинец (Pb) | 0,05 |
| Сурьма (Sb) | 0,05 |
| Мышьяк (As) | 0,05 |
| Фосфор (P) | 0,03 |
Общая сумма примесей не должна превышать 1,2%. Строгий контроль химического состава обеспечивает стабильность свойств и высокую коррозионную стойкость сплава, особенно в морской воде и других агрессивных средах.
Физические и механические свойства
Бронза марки БрА9Ж4Н4Мц1 обладает следующими физическими и механическими характеристиками:
- Плотность: 7,7-7,9 г/см³
- Температура плавления: 1030-1050°C
- Температура литья: 1150-1200°C
- Линейная усадка: 1,7-1,9%
- Предел прочности при растяжении (σв): 550-650 МПа
- Относительное удлинение (δ): 5-12%
- Твердость по Бринеллю: 150-180 HB
- Удельное электрическое сопротивление: 0,15-0,17 мкОм·м
- Теплопроводность: 38-45 Вт/(м·К)
- Модуль упругости: 110-120 ГПа
- Температура эксплуатации: до 300°C
Литейные и технологические свойства
Бронза БрА9Ж4Н4Мц1 обладает следующими литейными и технологическими характеристиками:
Преимущества:
- Высокая плотность отливок - обеспечивает минимальную пористость и герметичность
- Малая склонность к дендритной ликвации - позволяет получать отливки с однородной структурой
- Превосходная коррозионная стойкость в морской воде - идеально для судостроительной арматуры
- Хорошая жидкотекучесть - позволяет получать отливки сложной конфигурации
- Высокая прочность - обеспечивает надежность деталей при эксплуатации
- Хорошая обрабатываемость резанием - возможность получения деталей с высокой точностью размеров
Недостатки и особенности обработки:
- Склонность к окислению в жидком состоянии - требуется применение защитных флюсов
- Возможность образования горячих трещин - необходимо контролировать скорость охлаждения отливок
- Сложность сварки - требуются специальные технологии и присадочные материалы
- Повышенная твердость - снижает производительность механической обработки
- Относительно высокая стоимость из-за содержания никеля - экономически оправдана для ответственных деталей
При литье бронзы БрА9Ж4Н4Мц1 рекомендуется соблюдать следующие технологические параметры:
- Температура литья: 1150-1200°C
- Температура прогрева форм: 200-250°C
- Скорость охлаждения: контролируемая, преимущественно умеренная
- Защитные флюсы: на основе буры, криолита и фтористого натрия
- Модифицирование: возможно применение модификаторов на основе титана и бора
- Раскисление: фосфористой медью или марганцем
Области применения
Бронза марки БрА9Ж4Н4Мц1 благодаря своим высоким эксплуатационным характеристикам находит широкое применение в различных отраслях промышленности:
- Судостроение
- Корпуса насосов морской воды
- Детали арматуры для морских судов
- Гребные винты малых и средних размеров
- Компоненты судовых двигателей
- Элементы кингстонов и забортной арматуры
- Морская техника
- Детали для морских платформ
- Компоненты подводных конструкций
- Элементы насосных станций
- Узлы морских трубопроводов
- Химическая промышленность
- Детали трубопроводной арматуры для агрессивных сред
- Корпуса клапанов и задвижек
- Элементы насосов для перекачки агрессивных жидкостей
- Компоненты реакторов и теплообменников
- Энергетика
- Детали паровых турбин
- Компоненты систем охлаждения
- Элементы арматуры электростанций
- Узлы насосного оборудования
- Нефтегазовая промышленность
- Детали арматуры морских нефтедобывающих платформ
- Компоненты насосов для перекачки нефти и нефтепродуктов
- Элементы трубопроводных систем
- Узлы сепараторов и фильтров
Особенно эффективно применение бронзы БрА9Ж4Н4Мц1 для изготовления деталей, работающих в контакте с морской водой и другими агрессивными средами, где требуется сочетание высокой прочности, коррозионной стойкости и хороших антифрикционных свойств.
Формы поставки
Компания "ОборонСпецСплав" предлагает бронзу марки БрА9Ж4Н4Мц1 в следующих формах:
- Чушки - для последующей переплавки и изготовления литых изделий
- Отливки - изготовленные по чертежам заказчика
- Круги - полуфабрикаты различного диаметра для изготовления деталей вращения
- Плиты - заготовки для производства плоских деталей
- Втулки - готовые детали различных размеров
- Фасонные отливки - по индивидуальным требованиям заказчика
Все поставляемые формы бронзы марки БрА9Ж4Н4Мц1 соответствуют требованиям ГОСТ 493-79 и сопровождаются необходимыми сертификатами качества.
Маркировка, транспортировка и хранение
Маркировка и приемка
Бронза марки БрА9Ж4Н4Мц1 поставляется в соответствии с требованиями ГОСТ 493-79. Каждая чушка маркируется номером плавки, а партия сопровождается документацией, содержащей:
- Товарный знак предприятия-изготовителя
- Марку бронзы
- Номер плавки
- Номер партии
- Массу партии
- Результаты химического анализа
- Обозначение стандарта (ГОСТ 493-79)
Приемка осуществляется партиями, состоящими из чушек одной марки бронзы, полученных из одной или нескольких плавок. В партии допускается наличие до 1% ломаных чушек, однако для экспортных поставок ломаные чушки не допускаются.
Транспортировка
Транспортировка бронзы марки БрА9Ж4Н4Мц1 производится в пакетах в соответствии с нормативно-технической документацией всеми видами транспорта согласно правилам перевозки грузов, действующим на данном виде транспорта. Для экспортных поставок используется транспорт крытого типа, обеспечивающий сохранность продукции от атмосферных воздействий.
Хранение
Хранение бронзы марки БрА9Ж4Н4Мц1 может осуществляться как в закрытых, так и в открытых помещениях, обеспечивающих сохранность качества продукции. При длительном хранении рекомендуется защищать материал от атмосферных осадков и загрязнений. Для предотвращения окисления поверхности при длительном хранении может применяться консервационное покрытие.
Сравнение с другими марками бронз
| Параметр | БрА9Ж4Н4Мц1 | БрА9Ж3Л | БрАЖНМц9-4-4-1 | БрА10Ж3Мц2 |
|---|---|---|---|---|
| Содержание алюминия, % | 8,8-10,0 | 8,0-10,5 | 8,0-10,0 | 9-11 |
| Содержание железа, % | 4,0-5,0 | 2,0-4,0 | 3,0-5,0 | 2-4 |
| Содержание никеля, % | 4,0-5,0 | - | 3,5-5,5 | - |
| Содержание марганца, % | 0,5-1,2 | ≤0,5 (примесь) | 0,5-1,5 | 1-3 |
| Предел прочности, МПа | 550-650 | 400-500 | 550-650 | 400-550 |
| Относительное удлинение, % | 5-12 | 3-10 | 10-15 | 4-12 |
| Твердость по Бринеллю, HB | 150-180 | 100-130 | 140-170 | 100-140 |
| Коррозионная стойкость в морской воде | Отличная | Удовлетворительная | Хорошая | Средняя |
| Основная область применения | Судостроение, морская арматура | Антифрикционные детали, шестерни | Судостроение, арматура | Антифрикционные детали, арматура |
Как видно из таблицы, бронза марки БрА9Ж4Н4Мц1 имеет существенные преимущества перед другими алюминиевыми бронзами в части коррозионной стойкости в морской воде и прочностных характеристик, что обусловлено комплексным легированием железом, никелем и марганцем.
Рекомендации по обработке
При работе с бронзой марки БрА9Ж4Н4Мц1 рекомендуется соблюдать следующие технологические особенности:
Литье
- Использовать защитные флюсы для предотвращения окисления расплава
- Проводить тщательную дегазацию для предотвращения образования пористости
- Обеспечивать оптимальную температуру заливки (1150-1200°C)
- Применять подогрев форм до 200-250°C для улучшения заполняемости
- Организовывать направленное затвердевание с использованием прибылей достаточного объема
- Контролировать скорость охлаждения для предотвращения образования трещин
Механическая обработка
- Использовать инструмент из твердых сплавов
- Применять следующие режимы резания:
- Скорость резания: 40-60 м/мин
- Подача: 0,05-0,25 мм/об
- Глубина резания: 0,5-2,5 мм
- Обеспечивать эффективное охлаждение в процессе обработки
- Для финишной обработки рекомендуется использовать скорости до 80 м/мин и подачи до 0,1 мм/об
- При сверлении применять сверла с углом заточки 118-125°
Термическая обработка
- Для снятия внутренних напряжений в отливках применять отжиг при температуре 550-600°C с последующим медленным охлаждением
- Для повышения механических свойств возможно проведение закалки с 850-900°C с охлаждением в воде и последующим отпуском при 350-400°C
- Для улучшения обрабатываемости можно применять отжиг при 400-450°C
Часто задаваемые вопросы (FAQ)
Почему бронза БрА9Ж4Н4Мц1 имеет превосходную коррозионную стойкость в морской воде?
Превосходная коррозионная стойкость бронзы БрА9Ж4Н4Мц1 в морской воде обусловлена несколькими факторами. Во-первых, значительное содержание никеля (4-5%) обеспечивает формирование на поверхности плотной и прочной защитной пленки, устойчивой к воздействию хлоридов, которые являются основными агрессивными компонентами морской воды. Во-вторых, сбалансированное содержание алюминия (8,8-10%) способствует образованию стабильных оксидных соединений, которые также повышают коррозионную стойкость. В-третьих, присутствие марганца (0,5-1,2%) улучшает структуру сплава и снижает склонность к избирательной коррозии. Наконец, железо (4-5%) в сочетании с никелем создает в структуре сплава интерметаллидные фазы, которые равномерно распределяются по объему и препятствуют развитию коррозионных процессов. Такое комплексное легирование делает бронзу БрА9Ж4Н4Мц1 идеальным материалом для изготовления деталей, постоянно контактирующих с морской водой.
Какие преимущества дает малая склонность к дендритной ликвации у бронзы БрА9Ж4Н4Мц1?
Малая склонность к дендритной ликвации у бронзы БрА9Ж4Н4Мц1 обеспечивает ряд значительных преимуществ. Дендритная ликвация - это неравномерное распределение легирующих элементов в объеме отливки, возникающее при кристаллизации расплава. У бронзы БрА9Ж4Н4Мц1 благодаря комплексному легированию и оптимальному соотношению компонентов этот эффект минимизирован, что дает следующие преимущества: 1) повышенную однородность механических свойств по всему объему детали; 2) более равномерную коррозионную стойкость без локальных участков ускоренной коррозии; 3) лучшую герметичность отливок, что критически важно для деталей арматуры; 4) снижение вероятности образования микротрещин при кристаллизации и последующей эксплуатации; 5) улучшенную обрабатываемость резанием из-за отсутствия участков с резко различающейся твердостью; 6) повышенные эксплуатационные характеристики и надежность деталей, особенно при циклических нагрузках. Все это делает бронзу БрА9Ж4Н4Мц1 идеальным материалом для ответственных деталей, работающих в сложных условиях.
Как влияет никель на свойства бронзы БрА9Ж4Н4Мц1?
Никель оказывает многостороннее положительное влияние на свойства бронзы БрА9Ж4Н4Мц1. Во-первых, он значительно повышает коррозионную стойкость сплава, особенно в морской воде и других хлоридсодержащих средах, благодаря формированию устойчивой защитной пленки на поверхности. Во-вторых, никель улучшает механические свойства - повышает предел прочности и предел текучести, что особенно важно для деталей, работающих под нагрузкой. В-третьих, он способствует измельчению зерна и формированию более однородной структуры, что снижает склонность к ликвации и повышает качество отливок. В-четвертых, никель улучшает жаропрочность сплава, позволяя ему сохранять механические характеристики при повышенных температурах (до 300°C). В-пятых, он повышает стойкость к циклическим нагрузкам, что критически важно для деталей, работающих в условиях вибрации. Наконец, никель улучшает технологичность сплава при литье, снижает газопоглощение и склонность к образованию горячих трещин. Содержание никеля в диапазоне 4-5% является оптимальным для достижения наилучшего комплекса свойств.
Можно ли использовать бронзу БрА9Ж4Н4Мц1 для изготовления крупногабаритных гребных винтов?
Использование бронзы БрА9Ж4Н4Мц1 для изготовления крупногабаритных гребных винтов возможно, но имеет определенные ограничения. С одной стороны, этот сплав обладает превосходной коррозионной стойкостью в морской воде, хорошими механическими свойствами и устойчивостью к кавитации, что делает его подходящим материалом для гребных винтов малых и средних размеров. С другой стороны, для крупногабаритных винтов (диаметром более 1,5-2 метров) существуют технологические сложности: трудность получения крупных отливок без дефектов из-за особенностей кристаллизации сплава; высокая стоимость из-за значительного содержания никеля; сложность механической обработки больших заготовок. Для крупногабаритных гребных винтов чаще используются специализированные марки бронз с повышенным содержанием марганца (БрАМц9-2) или никель-алюминиевые бронзы с другим соотношением легирующих элементов (например, БрАЖНМц10-4-4-2). Однако при наличии соответствующего литейного и металлообрабатывающего оборудования и строгом соблюдении технологии возможно изготовление из БрА9Ж4Н4Мц1 гребных винтов среднего размера для судов водоизмещением до 5000-7000 тонн.
Какие особенности эксплуатации имеют детали из бронзы БрА9Ж4Н4Мц1 в морских условиях?
При эксплуатации деталей из бронзы БрА9Ж4Н4Мц1 в морских условиях следует учитывать ряд особенностей. Несмотря на высокую коррозионную стойкость, для максимального срока службы рекомендуется: 1) избегать длительного контакта с другими металлами во избежание гальванической коррозии - использовать электроизолирующие прокладки в местах соединения с деталями из других металлов; 2) периодически очищать поверхность от морских отложений и биообрастаний, которые могут создавать условия для развития щелевой коррозии; 3) при эксплуатации в зоне переменного смачивания (приливов-отливов) обеспечивать дополнительную защиту этих участков; 4) в условиях повышенных механических нагрузок контролировать состояние поверхности на предмет появления усталостных трещин; 5) избегать воздействия сильных окислителей и растворов, содержащих ионы ртути и серебра; 6) при длительном простое оборудования применять консервационные составы для защиты поверхности. При соблюдении этих рекомендаций детали из бронзы БрА9Ж4Н4Мц1 могут безотказно работать в морских условиях до 20-30 лет.
Заключение
Бронза марки БрА9Ж4Н4Мц1 представляет собой высокотехнологичный конструкционный материал, сочетающий в себе превосходную коррозионную стойкость в морской воде, высокую прочность и отличные литейные свойства. Благодаря сбалансированному комплексному легированию алюминием, железом, никелем и марганцем, этот сплав обеспечивает высокую плотность отливок и минимальную склонность к дендритной ликвации.
Особую ценность бронза БрА9Ж4Н4Мц1 представляет для судостроения и морской техники, где требуется высокая надежность деталей, работающих в контакте с морской водой. Этот сплав успешно применяется для изготовления ответственных компонентов судовой арматуры, насосов, гребных винтов малых и средних размеров, а также различных узлов морских платформ и подводных конструкций.
Компания "ОборонСпецСплав" предлагает бронзу марки БрА9Ж4Н4Мц1 в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы оказать консультационную поддержку по вопросам выбора оптимального материала для конкретных условий эксплуатации и предоставить рекомендации по его обработке.
Материалы для данной статьи подготовлены на основе технической документации ГОСТ 493-79 и многолетнего опыта специалистов компании "ОборонСпецСплав" в области применения специальных сплавов в судостроении и морской технике.
