Безоловянная литейная бронза марки БрА9Мц2Л относится к категории алюминиевых бронз, которые заслужили признание в различных отраслях промышленности. Этот материал выделяется повышенными антифрикционными свойствами, устойчивостью к коррозии и износу, что делает его незаменимым при изготовлении ответственных деталей для механизмов трения. Компания «ОборонСпецСплав» предлагает продукцию из этого сплава с полным соответствием требованиям ГОСТ 493-79.
Расшифровка маркировки сплава
Маркировка БрА9Мц2Л имеет строгую систему обозначений, где каждый элемент несет конкретную информацию:
- Бр — бронза (обозначение типа сплава)
- А9 — содержание алюминия 9% (основной легирующий элемент)
- Мц2 — содержание марганца 2% (дополнительный легирующий элемент)
- Л — литейный сплав (указывает на технологию производства)
Химический состав бронзы БрА9Мц2Л

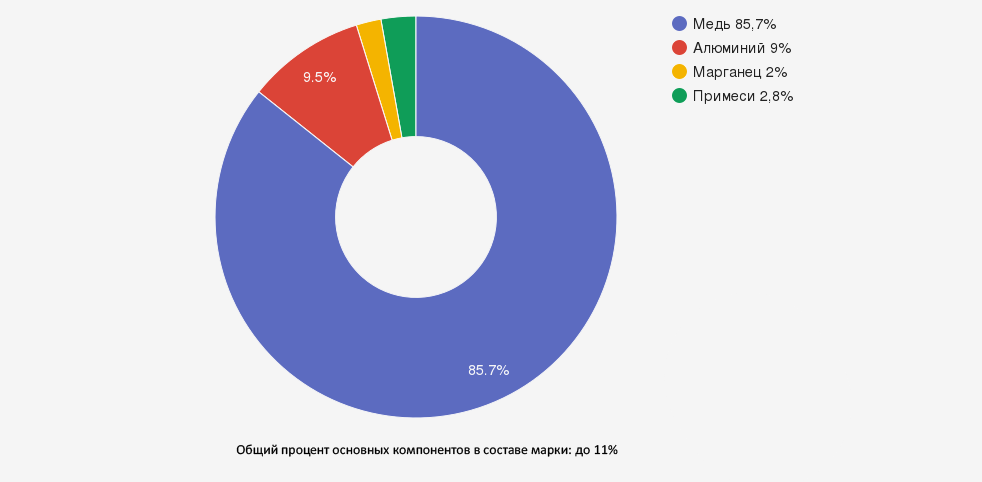

Согласно ГОСТ 493-79, сплав БрА9Мц2Л характеризуется следующим химическим составом:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | 8,0-9,5 | Повышает прочность, коррозионную стойкость, улучшает литейные свойства |
| Марганец (Mn) | 1,5-2,5 | Улучшает механические характеристики, повышает пластичность |
| Железо (Fe) | ≤ 1,0 | В небольших количествах измельчает зерно, повышает прочность |
| Никель (Ni) | ≤ 1,0 | Повышает коррозионную стойкость и жаропрочность |
| Цинк (Zn) | ≤ 1,5 | Улучшает литейные свойства, снижает температуру плавления |
| Олово (Sn) | ≤ 0,2 | Улучшает антифрикционные свойства |
| Кремний (Si) | ≤ 0,2 | Повышает твердость и износостойкость |
| Свинец (Pb) | ≤ 0,1 | Улучшает обрабатываемость резанием |
| Фосфор (P) | ≤ 0,1 | Снижает газопоглощение при плавке |
| Мышьяк (As) | ≤ 0,05 | Примесь, строго контролируемая |
| Сурьма (Sb) | ≤ 0,05 | Примесь, строго контролируемая |
Суммарное содержание примесей не должно превышать 2,8%. Такой сбалансированный химический состав обеспечивает уникальное сочетание механических и эксплуатационных характеристик материала.
Физические свойства бронзы БрА9Мц2Л
Бронза БрА9Мц2Л обладает комплексом физических характеристик, делающих ее востребованной в различных областях промышленности:
- Температура плавления: 1060°C
- Плотность: 7,5-7,6 г/см³
- Удельная теплоемкость: 0,38 кДж/(кг·°C)
- Коэффициент теплопроводности: 42-46 Вт/(м·°C)
- Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
Механические свойства бронзы БрА9Мц2Л
Механические характеристики сплава БрА9Мц2Л в литом состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 390-490 МПа |
| Предел текучести (σт) | 180-200 МПа |
| Относительное удлинение (δ) | 10-12% |
| Твердость по Бринеллю | 100-120 НВ |
| Ударная вязкость | 0,3-0,5 МДж/м² |
Технологические свойства и особенности обработки
Бронза БрА9Мц2Л обладает следующими технологическими характеристиками:
Литейные свойства
- Линейная усадка: 1,5-2,0%
- Жидкотекучесть: средняя
- Склонность к образованию газовых раковин: низкая
- Герметичность отливок: высокая
Обрабатываемость резанием
Сплав БрА9Мц2Л имеет коэффициент обрабатываемости 0,7 по сравнению с латунью ЛС63-3 (принята за 1,0). При обработке резанием рекомендуется использовать режущий инструмент из быстрорежущих сталей или твердых сплавов.
Свариваемость
Материал обладает удовлетворительной свариваемостью. Рекомендуемые способы сварки:
- Аргонодуговая сварка
- Газовая сварка с использованием специальных флюсов
- Контактная сварка
Термическая обработка
Для получения оптимального комплекса механических свойств может применяться термическая обработка:
- Отжиг при температуре 600-650°C с последующим охлаждением на воздухе
- Закалка с температуры 850-900°C в воду с последующим отпуском при 400-450°C
Формы поставки бронзы БрА9Мц2Л
Компания «ОборонСпецСплав» поставляет бронзу БрА9Мц2Л в следующих видах:
Бронзовые чушки БрА9Мц2Л
Базовая форма поставки для последующей переплавки и изготовления литых деталей. Чушки производятся согласно требованиям ГОСТ 493-79 и поставляются с соответствующими сертификатами качества.
Бронзовый круг БрА9Мц2Л
Цельнометаллическое изделие круглого сечения. Используется для изготовления различных деталей методом механической обработки.
Бронзовый лист БрА9Мц2Л
Плоский прокат, который применяется для производства деталей скольжения и элементов арматуры.
Бронзовая плита БрА9Мц2Л
Отличается от листа большей толщиной. Применяется для изготовления крупногабаритных деталей с высокими антифрикционными свойствами.
Бронзовый квадрат БрА9Мц2Л
Прокат квадратного сечения. Используется для производства деталей, работающих в условиях трения и повышенных нагрузок.
Области применения бронзы БрА9Мц2Л
Благодаря своим высоким эксплуатационным характеристикам, бронза БрА9Мц2Л нашла широкое применение в различных отраслях промышленности:
- Машиностроение: антифрикционные вкладыши, подшипники скольжения, втулки, работающие при повышенных нагрузках
- Судостроение: гребные винты, детали судовых механизмов, работающие в морской воде
- Нефтегазовая промышленность: запорная и регулирующая арматура, работающая в агрессивных средах
- Химическая промышленность: детали насосов и запорной арматуры для перекачки агрессивных жидкостей
- Энергетика: детали паровых турбин, работающие при повышенных температурах
- Горнодобывающая промышленность: детали горно-шахтного оборудования, требующие повышенной износостойкости
Преимущества и недостатки бронзы БрА9Мц2Л
Преимущества:
- Высокая прочность и износостойкость
- Отличные антифрикционные свойства
- Хорошая коррозионная стойкость, особенно в морской воде
- Стабильность механических свойств в широком диапазоне температур
- Высокая сопротивляемость ударным нагрузкам
- Хорошая обрабатываемость резанием
Недостатки:
- Склонность к образованию газовых раковин при литье без соблюдения специальных технологий
- Более высокая стоимость по сравнению с оловянными бронзами
- Требовательность к соблюдению технологии при сварке
- Возможность коррозионного растрескивания при работе в определенных условиях
Особенности транспортировки и хранения
Транспортировка бронзы БрА9Мц2Л осуществляется всеми видами транспорта в соответствии с правилами перевозки грузов. Перевозка производится в пакетах согласно действующей нормативно-технической документации.
Хранение бронзы должно производиться в условиях, обеспечивающих сохранность качества продукции. Рекомендуется хранить материал в сухих закрытых помещениях, защищенных от атмосферных осадков и загрязнений.
Требования к качеству и сертификация
Бронза БрА9Мц2Л изготавливается партиями, в которых должны присутствовать чушки одной марки и одной или нескольких плавок. Каждая партия сопровождается документом, содержащим:
- Номер партии
- Номер плавки
- Марку бронзы
- Товарный знак предприятия-изготовителя
- Результаты химического анализа
- Дату изготовления
В партии допускается 1% ломаных чушек. Для экспортных поставок ломаные чушки не допускаются.
Компания «ОборонСпецСплав» гарантирует полное соответствие поставляемой продукции требованиям ГОСТ 493-79, что подтверждается сертификатами качества.
Часто задаваемые вопросы о бронзе БрА9Мц2Л
Чем отличается бронза БрА9Мц2Л от оловянных бронз?
Бронза БрА9Мц2Л относится к классу алюминиевых (безоловянных) бронз. В отличие от оловянных бронз, она обладает более высокой прочностью, лучшей коррозионной стойкостью в морской воде и повышенной жаропрочностью. Однако оловянные бронзы обычно имеют лучшие антифрикционные свойства и более высокую пластичность.
Можно ли использовать бронзу БрА9Мц2Л для деталей, контактирующих с пищевыми продуктами?
Бронза БрА9Мц2Л не рекомендуется для прямого контакта с пищевыми продуктами, так как содержит алюминий, марганец и другие элементы, которые могут вступать в реакцию с пищевыми кислотами. Для пищевой промышленности обычно используются специальные марки бронз, имеющие соответствующие сертификаты.
Какие зарубежные аналоги имеет бронза БрА9Мц2Л?
Близкими зарубежными аналогами бронзы БрА9Мц2Л являются: в Германии - CuAl9Mn2 (DIN), в США - C95400 (ASTM), в Великобритании - AB2 (BS). Однако полного соответствия по химическому составу и свойствам между этими марками нет, поэтому при замене необходима дополнительная проверка.
Как влияет марганец на свойства бронзы БрА9Мц2Л?
Марганец в составе бронзы БрА9Мц2Л выполняет несколько важных функций: повышает пластичность сплава, улучшает его литейные свойства, увеличивает прочность и коррозионную стойкость. Кроме того, марганец способствует измельчению зерна, что положительно сказывается на механических свойствах материала.
Можно ли использовать бронзу БрА9Мц2Л для работы при отрицательных температурах?
Да, бронза БрА9Мц2Л сохраняет свои механические свойства в широком диапазоне температур, включая отрицательные (до -80°C). При этом она не становится хрупкой, что делает ее пригодной для использования в условиях Крайнего Севера и Арктики.
Заключение
Бронза БрА9Мц2Л - это высокотехнологичный сплав, который благодаря уникальному сочетанию прочности, коррозионной стойкости и антифрикционных свойств нашел широкое применение в современной промышленности. Компания «ОборонСпецСплав» поставляет данный материал в различных формах, что позволяет использовать его в разнообразных производственных процессах.
При выборе материала для конкретного изделия необходимо учитывать как преимущества, так и ограничения бронзы БрА9Мц2Л, а также условия эксплуатации будущего изделия. Специалисты нашей компании всегда готовы предоставить консультацию по выбору оптимального материала для ваших задач.
При подготовке данной статьи использованы материалы ГОСТ 493-79, а также обобщен многолетний опыт работы технических специалистов компании "ОборонСпецСплав" с алюминиевыми бронзами. Статья содержит актуальные данные о свойствах и применении сплава БрА9Мц2Л по состоянию на текущий год.
