Алюминий АЛ23-1: характеристики, свойства и области применения
Алюминиевый сплав АЛ23-1 – специализированный литейный сплав системы алюминий-магний, отличающийся исключительной коррозионной стойкостью, хорошими литейными свойствами и умеренной прочностью. Благодаря высокому содержанию магния и микролегированию цирконием и бериллием, данный сплав обеспечивает оптимальное сочетание технологических и эксплуатационных характеристик для изделий, работающих в агрессивных средах. Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава АЛ23-1, соответствующей всем требованиям ГОСТ 1583-93.
Расшифровка маркировки сплава АЛ23-1
Маркировка алюминиевого сплава АЛ23-1 согласно принятой в России системе обозначений расшифровывается следующим образом:
- А — указывает на основной металл – алюминий;
- Л — обозначает, что сплав относится к литейной группе, предназначенной преимущественно для фасонного литья;
- 23 — порядковый номер сплава в классификации;
- -1 — модификация базового сплава с уточненным химическим составом.
Данная маркировка позволяет специалистам быстро идентифицировать тип сплава и его основные характеристики, что упрощает выбор материала при проектировании и производстве деталей.

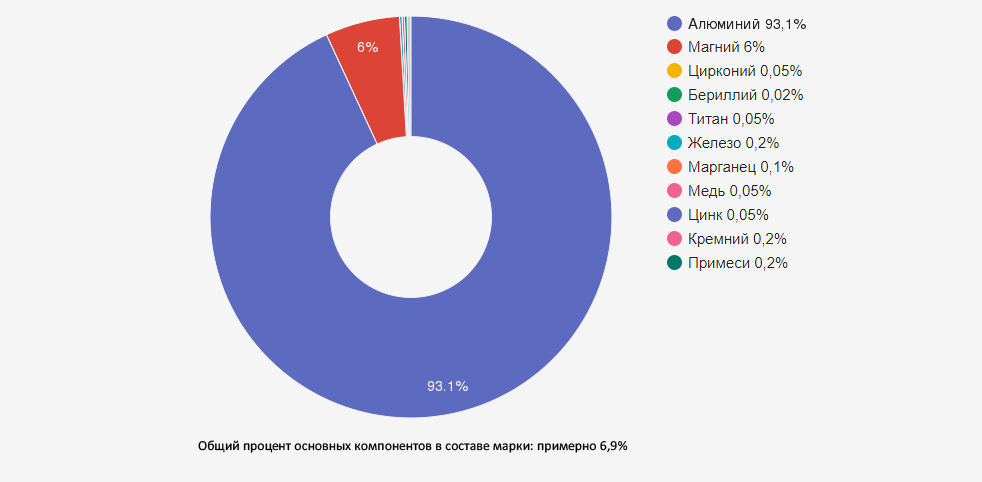

Химический состав сплава АЛ23-1
Химический состав сплава АЛ23-1 регламентируется ГОСТ 1583-93 и включает следующие элементы:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Алюминий (Al) | 92,05-93,88 (основа) | Определяет базовые свойства сплава: легкость, коррозионную стойкость, теплопроводность |
| Магний (Mg) | 6,0-7,0 | Основной легирующий элемент, значительно повышает прочность и коррозионную стойкость, снижает плотность |
| Цирконий (Zr) | 0,05-0,2 | Модификатор структуры, измельчает зерно, повышает прочность и пластичность |
| Титан (Ti) | 0,05-0,15 | Измельчает зерно, улучшает литейные свойства, повышает механические характеристики |
| Бериллий (Be) | 0,02-0,1 | Снижает окисляемость расплава, улучшает коррозионную стойкость, повышает текучесть |
| Железо (Fe) | ≤ 0,2 | Нежелательная примесь, снижает пластичность и коррозионную стойкость |
| Кремний (Si) | ≤ 0,2 | Контролируемая примесь, в небольших количествах влияет на литейные свойства |
| Медь (Cu) | ≤ 0,1 | Нежелательная примесь, снижает коррозионную стойкость |
| Цинк (Zn) | ≤ 0,1 | Контролируемая примесь, в небольших количествах не оказывает существенного влияния |
| Марганец (Mn) | ≤ 0,05 | Контролируемая примесь, повышает прочность, но может снижать пластичность |
| Прочие примеси (каждая) | ≤ 0,05 | Контролируются для обеспечения стабильных свойств сплава |
| Прочие примеси (суммарно) | ≤ 0,2 | Общее ограничение для сохранения качества сплава |
Особенностью сплава АЛ23-1 является тщательный контроль содержания примесей, особенно железа и кремния, что обеспечивает высокую коррозионную стойкость и хорошие литейные свойства. Микролегирование цирконием и бериллием придает сплаву уникальные технологические и эксплуатационные характеристики.
Механические свойства сплава АЛ23-1
Механические свойства сплава АЛ23-1 зависят от метода литья и термической обработки. Ниже приведены основные показатели механических свойств для различных состояний:
Литье в песчаные формы:
| Характеристика | Без термообработки | После термообработки (T4) |
|---|---|---|
| Предел прочности (σв), МПа | 220-260 | 250-280 |
| Предел текучести (σт), МПа | 120-150 | 140-170 |
| Относительное удлинение (δ), % | 2-5 | 5-8 |
| Твердость по Бринеллю, HB | 70-80 | 75-85 |
Литье в кокиль:
| Характеристика | Без термообработки | После термообработки (T4) |
|---|---|---|
| Предел прочности (σв), МПа | 240-280 | 270-300 |
| Предел текучести (σт), МПа | 140-170 | 160-190 |
| Относительное удлинение (δ), % | 4-8 | 6-10 |
| Твердость по Бринеллю, HB | 75-85 | 80-90 |
Сплав АЛ23-1 отличается умеренными прочностными характеристиками при удовлетворительной пластичности и исключительной коррозионной стойкости. Благодаря наличию циркония структура сплава сохраняет стабильность даже при повышенных температурах, что расширяет диапазон его применения.
Физические свойства сплава АЛ23-1
Физические характеристики сплава АЛ23-1, важные для проектирования и эксплуатации изделий:
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 2,55-2,60 |
| Температура плавления, °C | 590-635 |
| Температура литья, °C | 700-760 |
| Коэффициент линейного расширения (20-100°C), 10⁻⁶ °C⁻¹ | 23,5-24,5 |
| Теплопроводность, Вт/(м·°C) | 100-120 |
| Удельная теплоемкость, Дж/(кг·°C) | 880-920 |
| Модуль упругости, ГПа | 68-70 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,055-0,065 |
Благодаря высокому содержанию магния сплав АЛ23-1 имеет меньшую плотность по сравнению с другими алюминиевыми сплавами, что обеспечивает меньший вес изделий, а это критически важно для многих применений, особенно в авиационной и морской технике.
Литейные свойства сплава АЛ23-1
Сплав АЛ23-1 обладает характерными литейными свойствами, которые необходимо учитывать при проектировании и производстве отливок:
- Жидкотекучесть: средняя до хорошей, присутствие циркония и бериллия улучшает текучесть расплава. Жидкотекучесть позволяет заполнять формы средней сложности, но для тонкостенных деталей со сложной геометрией могут потребоваться дополнительные технологические меры;
- Усадка при затвердевании: 1,2-1,4%. Относительно умеренная усадка, но требует правильного проектирования литниковой системы и применения прибылей для крупных отливок;
- Склонность к образованию горячих трещин: средняя, необходимо контролировать скорость охлаждения отливки;
- Газонасыщенность: повышенная, требует тщательной дегазации расплава перед литьем с применением специальных флюсов и продувки инертными газами;
- Окисляемость расплава: средняя, благодаря присутствию бериллия значительно снижается по сравнению с обычными алюминиево-магниевыми сплавами;
- Склонность к образованию пористости: средняя, требует контроля скорости заполнения формы и направленного затвердевания.
Сплав АЛ23-1 может применяться для различных методов литья:
- Литье в песчаные формы: хорошо подходит для единичного и мелкосерийного производства, особенно для крупногабаритных деталей;
- Литье в кокиль: предпочтительный метод для серийного производства, обеспечивает лучшие механические свойства и более точные размеры;
- Литье под низким давлением: позволяет получать качественные отливки с минимальной пористостью;
- Литье по выплавляемым моделям: для отливок со сложной геометрией и высокой точностью.
При литье сплава АЛ23-1 особое внимание следует уделять защите расплава от окисления, для чего применяются специальные покровные флюсы и защитные газовые среды. Присутствие бериллия в составе сплава значительно снижает окисляемость расплава, что упрощает технологический процесс литья.
Термическая обработка
Для улучшения механических свойств изделия из сплава АЛ23-1 могут подвергаться различным видам термической обработки:
- Отжиг для снятия напряжений: нагрев до 300-330°C, выдержка 2-5 часов, охлаждение на воздухе. Применяется для снятия внутренних напряжений после литья;
- Закалка (T4): нагрев до 430-450°C, выдержка 6-10 часов (в зависимости от размеров отливки), охлаждение в воде. Повышает прочность и пластичность за счет растворения фаз, содержащих магний;
- Искусственное старение (T6): после закалки нагрев до 170-190°C, выдержка 3-10 часов, охлаждение на воздухе. Дополнительно повышает прочность, но может снижать пластичность и коррозионную стойкость;
- Стабилизирующая термообработка: нагрев до 230-260°C, выдержка 3-5 часов, охлаждение на воздухе. Применяется для стабилизации размеров и свойств отливок, эксплуатируемых при повышенных температурах.
Выбор режима термической обработки зависит от требуемых механических свойств и условий эксплуатации изделия. Для деталей, работающих в условиях коррозионной среды, оптимальным является режим закалки (T4) без последующего старения, поскольку искусственное старение может несколько снизить коррозионную стойкость сплава.
Коррозионная стойкость
Сплав АЛ23-1 обладает исключительной коррозионной стойкостью благодаря высокому содержанию магния и оптимизированному химическому составу с контролируемым содержанием примесей:
- Атмосферная коррозия: превосходная стойкость в любых атмосферных условиях, включая морскую и промышленную атмосферу;
- Морская вода: исключительная стойкость к воздействию морской воды, что делает сплав одним из лучших материалов для судостроения и морских конструкций;
- Пресная вода: практически не подвержен коррозии в пресной воде;
- Слабые кислоты и щелочи: хорошая стойкость к большинству слабых кислот и щелочей;
- Контактная коррозия: при контакте с другими металлами возможна гальваническая коррозия, требуется электрическая изоляция при соединении с более благородными металлами.
Для дополнительной защиты от коррозии и улучшения внешнего вида отливки из сплава АЛ23-1 могут подвергаться анодированию или хроматированию. Анодное оксидирование создает на поверхности защитную оксидную пленку, значительно повышающую коррозионную стойкость и износостойкость поверхности.
Особенно важно отметить, что сплав АЛ23-1 проявляет высокую стойкость к коррозии под напряжением, что делает его незаменимым для изготовления нагруженных деталей, эксплуатируемых в агрессивных средах.
Области применения сплава АЛ23-1
Благодаря уникальному сочетанию высокой коррозионной стойкости, хороших литейных свойств и удовлетворительных механических характеристик, сплав АЛ23-1 находит широкое применение в различных отраслях промышленности:
- Судостроение и морская техника:
- Детали корпусов судов и морских сооружений;
- Корпуса палубных механизмов и оборудования;
- Детали морских двигателей и насосов;
- Элементы систем водоснабжения и охлаждения на судах.
- Химическая промышленность:
- Корпуса насосов и клапанов для перекачки агрессивных сред;
- Реакторы и емкости для хранения химических веществ;
- Элементы трубопроводной арматуры;
- Детали химического оборудования, работающего в агрессивных средах.
- Нефтегазовая промышленность:
- Оборудование для добычи и переработки нефти и газа;
- Компоненты систем с высоким содержанием сероводорода;
- Элементы морских нефтяных платформ.
- Пищевая промышленность:
- Оборудование для переработки и хранения пищевых продуктов;
- Тара и контейнеры для пищевых продуктов;
- Детали технологического оборудования.
- Авиация и космонавтика:
- Детали конструкций, работающих в условиях высокой влажности;
- Компоненты топливных и гидравлических систем;
- Элементы крепления и кронштейны.
- Общее машиностроение:
- Корпуса приборов и устройств для эксплуатации в агрессивных средах;
- Защитные кожухи и корпуса;
- Детали насосов и компрессоров.
Особенно эффективно применение сплава АЛ23-1 для изделий, эксплуатируемых в условиях морской атмосферы, контакта с морской водой и другими агрессивными средами, где требуется сочетание высокой коррозионной стойкости и достаточной прочности.
Механическая обработка
Сплав АЛ23-1 обладает хорошей обрабатываемостью резанием, что позволяет изготавливать из него детали со сложной геометрией и высокой точностью размеров:
- Токарная обработка: рекомендуемые скорости резания 300-600 м/мин, подача 0,1-0,4 мм/об. Для чистовой обработки рекомендуется использовать твердосплавный инструмент с положительными передними углами;
- Фрезерование: скорости резания 400-700 м/мин, подача на зуб 0,1-0,25 мм. Возможно применение высокоскоростной обработки;
- Сверление: оптимальные скорости 80-150 м/мин, подача 0,15-0,4 мм/об;
- Шлифование: подходят обычные абразивные круги, но требуется хороший отвод тепла для предотвращения налипания алюминия на круг;
- Полирование: хорошо полируется до зеркального блеска с использованием стандартных паст и материалов.
При механической обработке сплава АЛ23-1 рекомендуется использовать СОЖ для улучшения качества поверхности и увеличения стойкости инструмента. Особенностью сплава является его способность сохранять стабильные размеры после механической обработки, что особенно важно для прецизионных деталей.
Формы поставки
Компания "ОборонСпецСплав" предлагает сплав АЛ23-1 в следующих формах:
- Литейные заготовки:
- Чушки для переплавки;
- Слитки различных размеров;
- Лигатуры для корректировки состава.
- Готовые отливки:
- Отливки в песчаные формы;
- Отливки в кокиль;
- Отливки, полученные литьем под низким давлением;
- Отливки по выплавляемым моделям.
- Обработанные изделия:
- Заготовки с предварительной механической обработкой;
- Детали, изготовленные по чертежам заказчика;
- Прецизионные детали с финишной обработкой.
Все поставляемые изделия сопровождаются сертификатами качества, подтверждающими их соответствие требованиям ГОСТ 1583-93 и другим нормативным документам.
Аналоги сплава АЛ23-1
При проектировании и выборе материалов полезно знать отечественные и зарубежные аналоги сплава АЛ23-1:
| Страна | Марка | Стандарт | Особенности |
|---|---|---|---|
| Россия | АЛ8, АМг6л | ГОСТ 1583-93 | Отличаются отсутствием Zr и Be, имеют несколько иные механические свойства |
| США | 535.0, A535 | ASTM B108 | Близки по содержанию Mg, но отличаются по другим легирующим элементам |
| Германия | G-AlMg6 | DIN 1725 | Отличается отсутствием Zr и меньшим содержанием Be |
| Великобритания | LM13 | BS 1490 | Ближайший аналог, но с несколько иным содержанием легирующих элементов |
| Международный | EN AC-51400 | ISO 3522 | Содержит Mg 6.5-8.5%, но отличается по другим элементам |
При выборе аналогов необходимо учитывать, что уникальное сочетание циркония и бериллия в сплаве АЛ23-1 придает ему специфические свойства, которые могут отсутствовать у аналогов, что требует тщательного анализа при замене материала.
Преимущества и недостатки сплава АЛ23-1
Преимущества:
- Исключительная коррозионная стойкость, особенно в морской воде и агрессивных средах;
- Высокая стойкость к коррозии под напряжением;
- Хорошие литейные свойства, позволяющие изготавливать детали сложной конфигурации;
- Отличная обрабатываемость резанием;
- Возможность термического упрочнения;
- Низкая плотность, обеспечивающая малый вес изделий;
- Стабильность структуры и свойств при повышенных температурах благодаря наличию циркония;
- Пониженная окисляемость расплава из-за присутствия бериллия;
- Хорошая свариваемость аргонодуговой сваркой.
Недостатки:
- Наличие токсичного бериллия в составе требует соблюдения специальных мер безопасности при плавке и механической обработке;
- Умеренные прочностные характеристики по сравнению с алюминиево-медными и алюминиево-цинковыми сплавами;
- Склонность к газонасыщению при плавке, требующая тщательной дегазации;
- Ограниченная жаропрочность, не рекомендуется для длительной эксплуатации при температурах выше 200°C;
- Более высокая стоимость из-за содержания дорогостоящих легирующих элементов (цирконий, бериллий);
- Сложность контроля химического состава при переплавке, требующая специального оборудования;
- Ограниченная доступность на рынке по сравнению с более распространенными алюминиевыми сплавами.
Особенности работы с бериллием в составе сплава
Поскольку сплав АЛ23-1 содержит бериллий, который является токсичным элементом, при работе с ним необходимо соблюдать специальные меры предосторожности:
- Плавка и литье должны проводиться в помещениях с эффективной вентиляцией;
- Персонал должен использовать средства индивидуальной защиты (респираторы, защитные очки, перчатки);
- При механической обработке необходимо обеспечить эффективное удаление и сбор стружки и пыли;
- Регулярный контроль воздуха рабочей зоны на содержание соединений бериллия;
- Обращение с отходами производства должно осуществляться в соответствии с требованиями экологической безопасности.
При соблюдении всех норм промышленной безопасности работа со сплавом АЛ23-1 не представляет опасности для персонала и окружающей среды.
Заключение
Алюминиевый сплав АЛ23-1 – специализированный литейный материал с высоким содержанием магния, микролегированный цирконием и бериллием. Отличается исключительной коррозионной стойкостью, хорошими литейными свойствами и умеренной прочностью.
Основное применение находит в судостроении, химической и нефтегазовой промышленности для изготовления деталей, работающих в агрессивных средах. Уникальный химический состав обеспечивает стабильность структуры, низкую окисляемость расплава и высокое качество отливок.
Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из сплава АЛ23-1, соответствующей ГОСТ 1583-93, для различных отраслей промышленности, где требуется сочетание коррозионной стойкости и технологичности.
Информация основана на ГОСТ 1583-93 и практическом опыте специалистов компании "ОборонСпецСплав" в области производства и применения алюминиевых сплавов.
